EASY DMX SO Montaggio
Montaggio

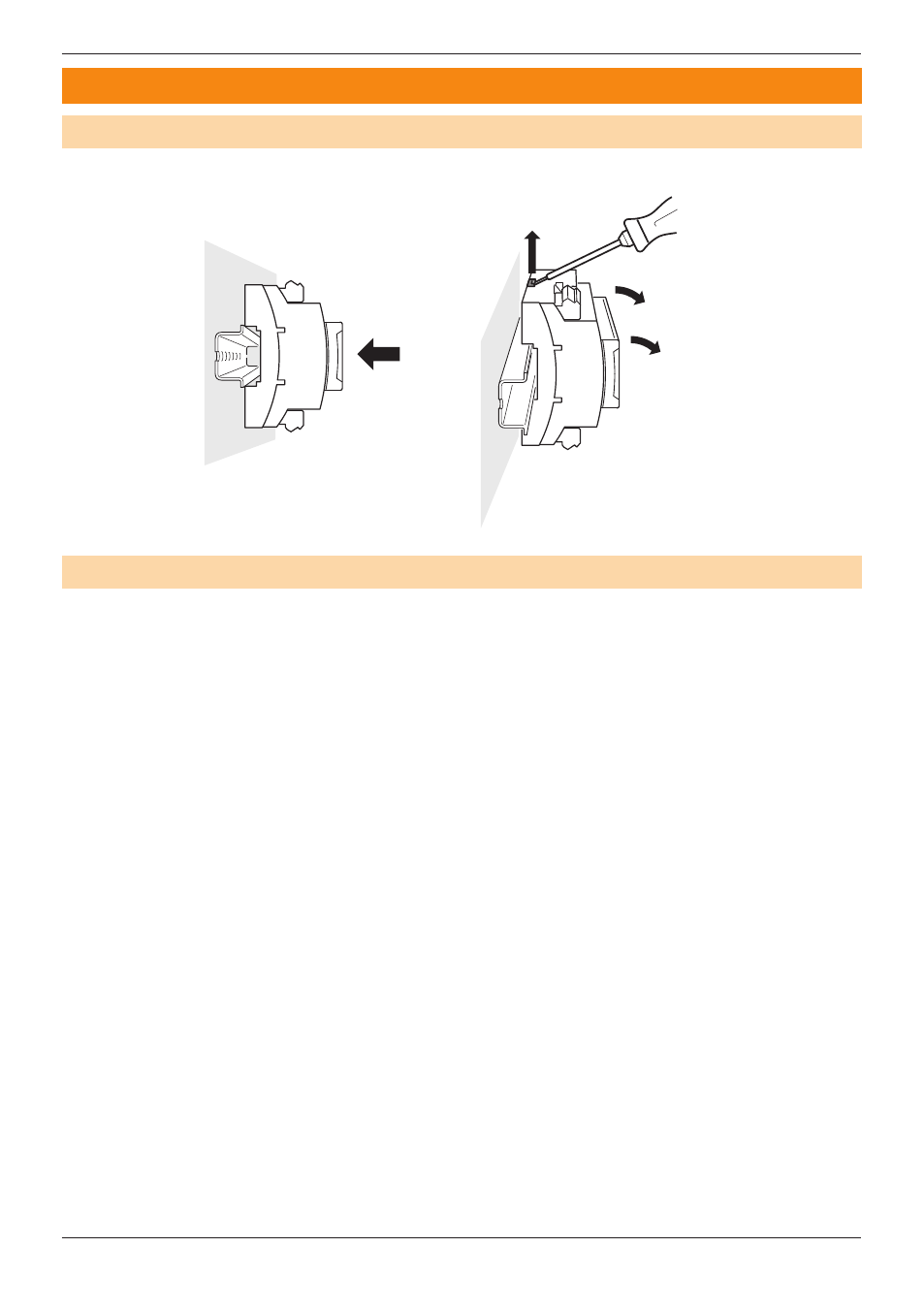

Fissaggio dell‘unità di comando
Fissaggio Smontaggio
Restrizioni del cablaggio
Durante la pianificazione del cablaggio DMX, oltre alle informazioni contenute nelle
relative istruzioni degli apparecchi controllati in DMX devono essere tenuti in conside-
razione anche i seguenti punti:
•
Nel caso di montaggio all‘aperto, usare esclusivamente cavi per dati idonei all‘uso
in ambiente esterno.
•
Caratteristiche tipiche del cavo DMX:
• Capacità ridotta
• Impedanza: da 85 a 150 Ohm
• Con schermatura elettrica
• Cavo con almeno 1 coppia di fili twistata
• Spessore min. del filo: 0,25 mm² (AWG 24) per percorsi sino a 300 m
• Possono essere usati cavi di rete CAT5 destinati alla posa diretta nel terreno; si
raccomanda comunque l‘uso di canalette per cavi.
•
Gli apparecchi DMX devono essere collegati fra di loro in modalità “Daisy Chain”
(vale a dire che gli apparecchi DMX devono essere collegati tramite il cavo DMX in
maniera susseguente, creando così un‘unica catena).
•
Per ogni catena sono ammessi max. 32 apparecchi DMX. Per maggiori informazioni
su possibili eccezioni vedere le istruzioni separate dei relativi apparecchi DMX.
•
Per realizzare le seguenti estensioni deve essere utilizzato un amplificatore o uno
splitter otticamente isolato:
• per amplificare il segnale DMX in ambienti con un alto grado di disturbi elettroma-
gnetici
• per permettere un cablaggio maggiore di 300 m
• per estendere un cablaggio in maniera da poter includere altri 32 apparecchi
DMX (max.)
• per diramare il cablaggio in altre singole catene, di cui ognuna può contenere
max. 32 apparecchi DMX
