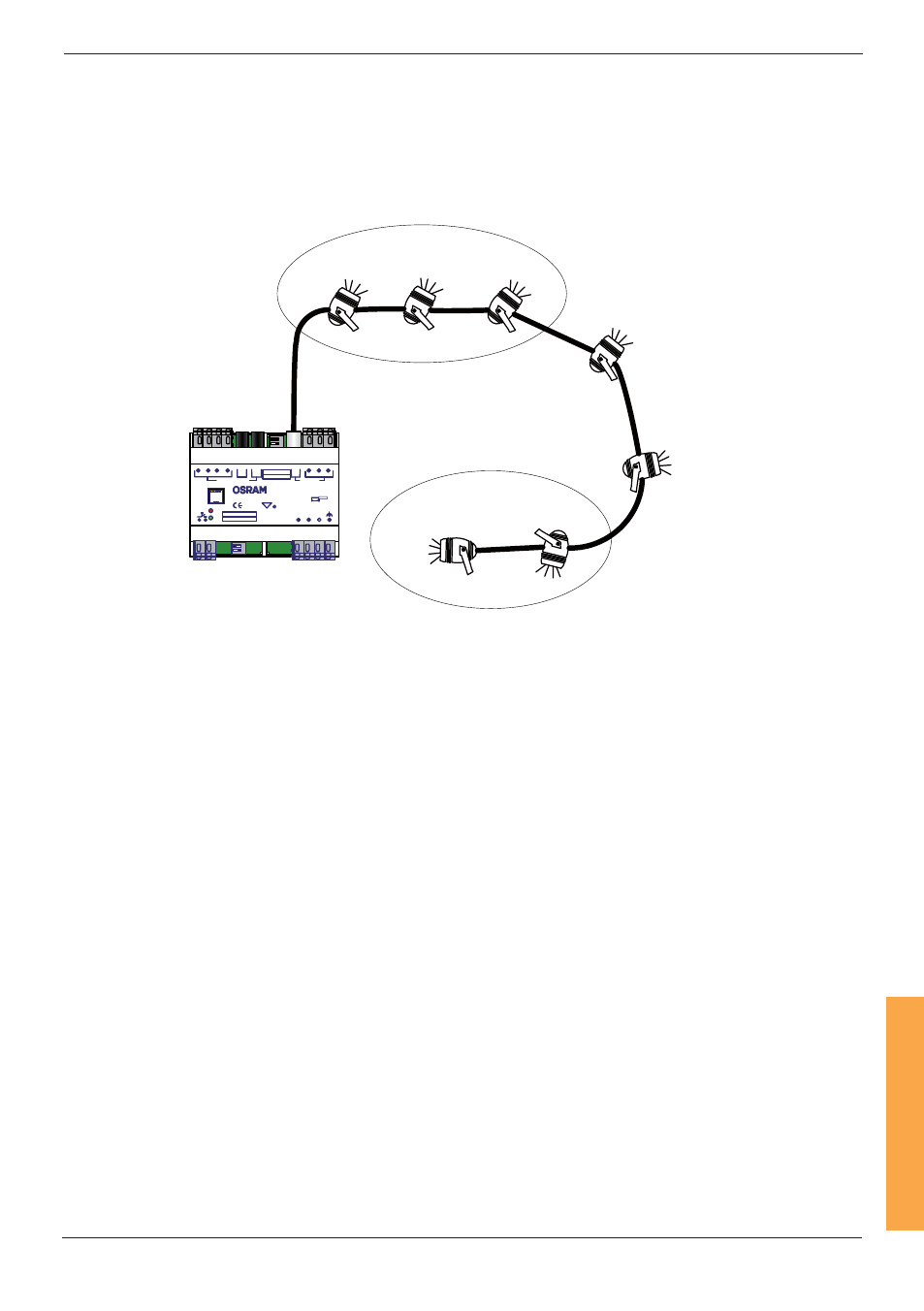

Aplicaciones “Multiple Light Points”
Las luminarias RGB de un „Light Point 1“ utilizan los canales DMX 1, 2 y 3, las RGB
de un „Light Point 2“ utilizan los canales DMX 4, 5 y 6, y así sucesivamente.
7,8,9
1,2,3
1,2,3 1,2,3
4,5,6
EASY DMX
10,11,12
10,11,12
O n 1
2
O n 1
2
L N
EASY signal
t a (°C )
0...+ 50
2 1 3 4
DMX out
+ - Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test
t C = 60°C 110
Made in Italy by OSRAM A6022790072
2 - N.C.
wire preparation push in
s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO 2
110-240 V _ ~
60-40mA
0/50/60Hz
EASY
signal
Direcciones DMX
Cable DMX
Primer "Light Point"
Segundo "Light Point"
Cuarto "Light Point"
Direcciones DMX
Direcciones DMX Direcciones DMX
Direcciones DMX
Tercer "Light Point"
Direcciones DMX
Direcciones DMX
