EASY DMX SO
XII 2009

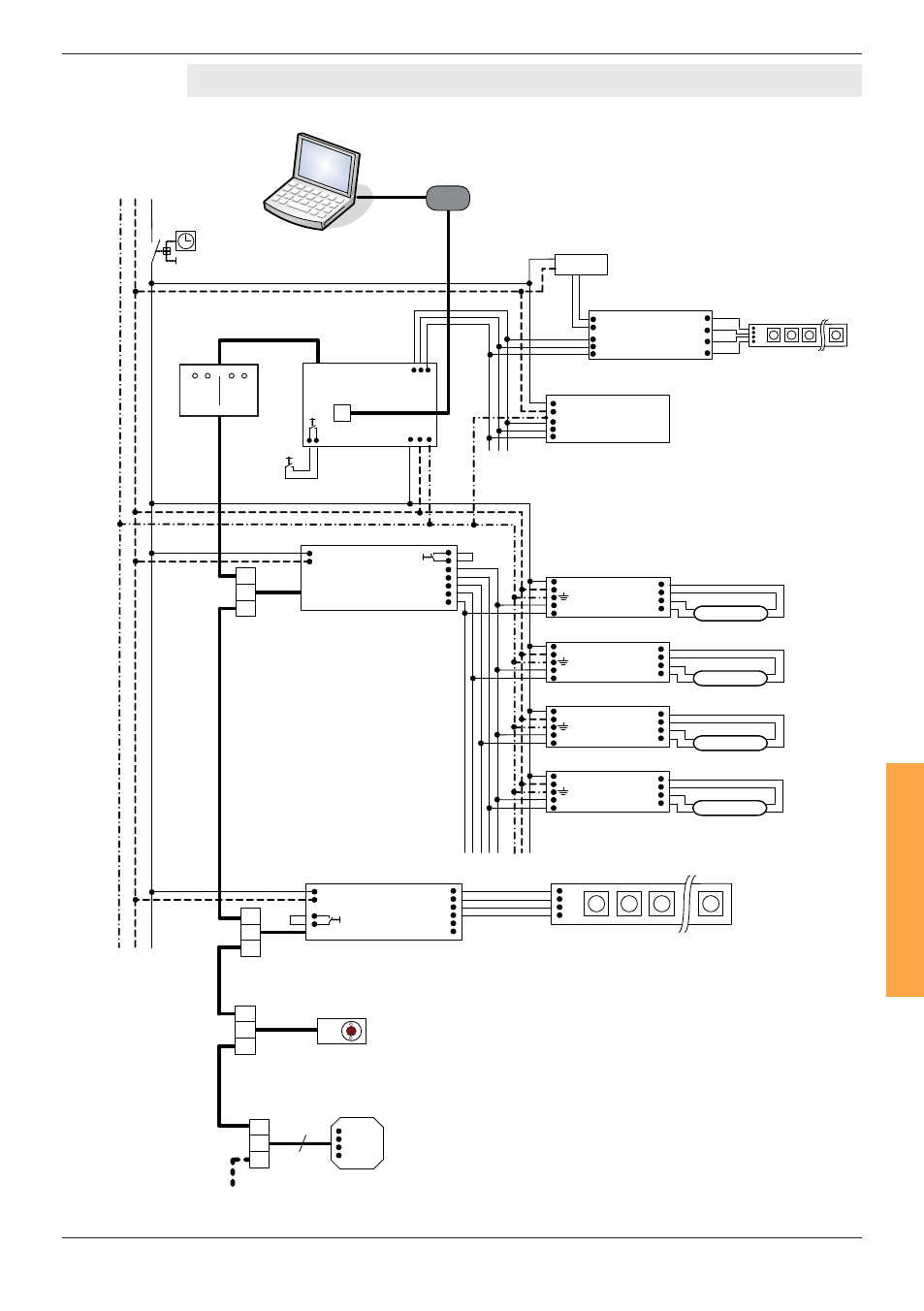

Montaggio
Sistema EASY
L N PE
- +
Shield
DMX out
EASY DMX
E asy
S ignal
E asy
S ignal
Easy signal
GND (-)
CH4+ (W)
CH3+ (B)
CH2+ (G)
CH1+ (R)
DALI EASY III
L
N
~
~
DA
DA
~
~
DA
DA
~
~
DA
DA
~
~
DA
DA
Easy signal
24 V (+)
CH1 (R-)
CH2 (G-)
CH3 (B-)
CH4 (W-)
GND (-)
OT EASY 60 II
+
R
G
B
LED module LINEARlight Colormix
L
N
Y-Connector
Y-Connector
Y-Connector
OT DMX RGB DIM
+-
DMX –
DMX +
DMX GND
DMX –
DMX +
DMX GND
R
G
B
+
+
R
G
B
LED module LINEARlight
Colormix
~
~
4
Y-Connector
PE N L
- + 24Vdc
~
~
Sync Cmd Sync Cmd
I/O I/O
OSRAM
EASY
System
Coupler *
Starter
elettronico
DALI Lampada rossa
Lampada bianca
Lampada blu
Lampada verde
Starter
elettronico
DALI
Starter
elettronico
DALI
Starter
elettronico
DALI
(opzionale)
(opzionale)
Ricevitore ad infrarossi
Lampada DMX
Accoppiatore di tasti
Lungh. max. di cavo .
100 m complessivi
Adattatore
USB
(opzionale)
Pulsante esterno
Interruttore di rete e/o
interruttore comandato ad impulsi (opzionale)
Nei seguenti casi, gli accessori collegati al cavo di comando mediante parti metalliche
accessibili (pulsante, connettore a Y ecc.) devono essere isolate mediante l'accoppiatore
di sistema EASY (accessorio):
- se un'unità di comando EASY DMX supplementare deve essere collegata ad
una unità di comando EASY DMX
- se più unità di comando OT EASY 60 II devono essere collegate ad un'unità
di comando EASY DMX
