Uso

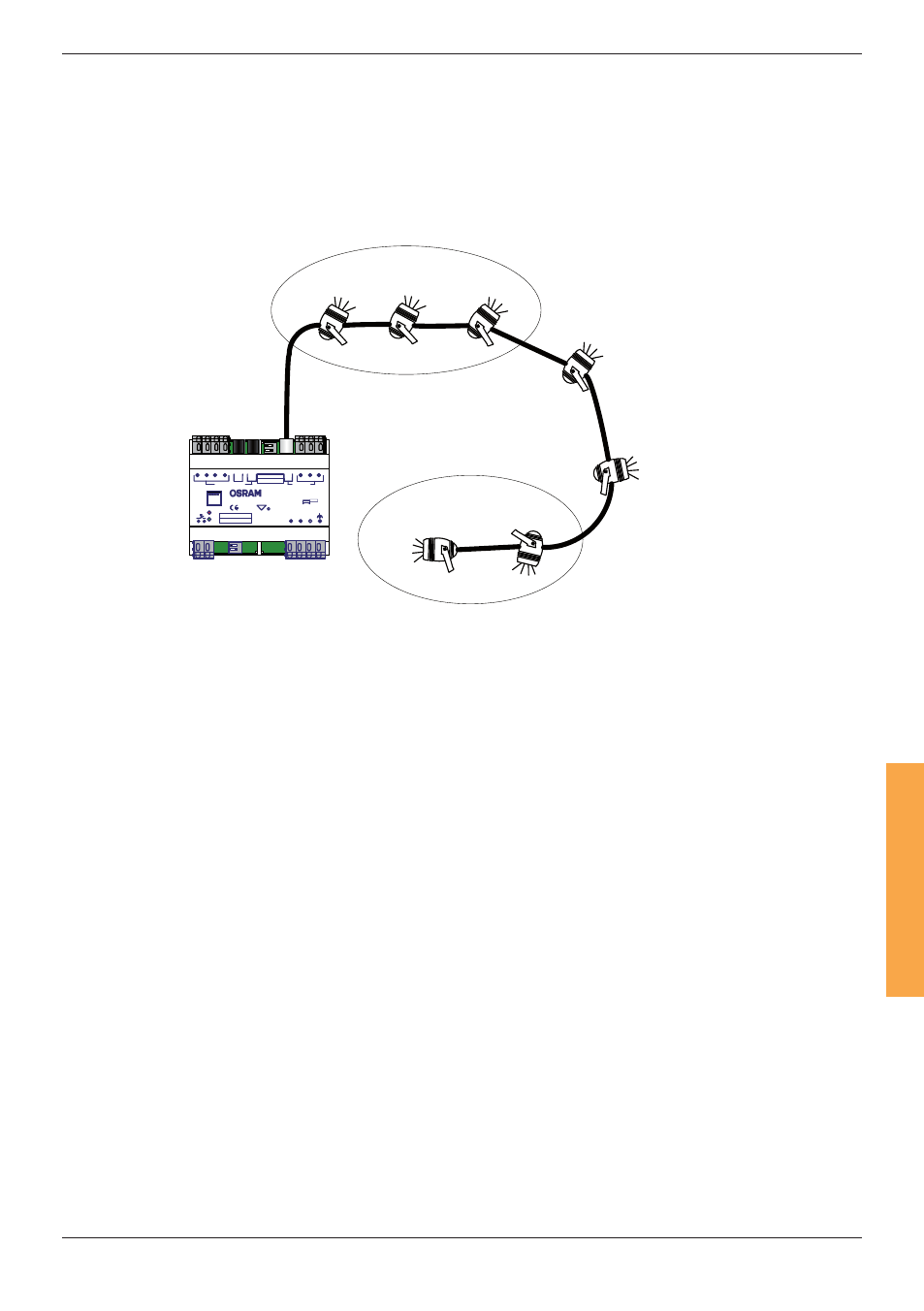

Applicazioni “Multiple Light Points”
Gli elementi di illuminazione RGB del Light Point 1 fanno uso dei canali DMX 1, 2 e 3,
mentre gli elementi di illuminazione RGB del Light Point 2 fanno uso dei canali DMX 4,
5 e 6 ecc.
7,8,9
1,2,3
1,2,3 1,2,3
4,5,6
EASY DMX
10,11,12
10,11,12
O n 1
2
O n 1
2
L N
EASY signal
t a (°C ) 0...+ 50
2 1 3 4
DMX out
+ - Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test t C = 60°C 110
Made in Italy by OSRAM
A6022790072
2 - N.C.
wire preparation push in s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO 2
110-240 V _ ~
60-40mA 0/50/60Hz
EASY
signal
Indirizzi DMX
Cavo DMX
Primo punto luce (Light Point)
Secondo punto luce (Light Point)
Quarto punto luce (Light Point)
Indirizzi DMX
Indirizzi DMX Indirizzi DMX
Indirizzi DMX
Terzo punto luce (Light Point)
Indirizzi DMX
Indirizzi DMX
