6
XII 2009
EASY DMX SO Beschreibung
•
Tageslicht-Simulation:
Automatisches, zyklisches Abspielen von Lichtszenen zur Simulation des Tages-
lichtverlaufs. Lichtszenen und Durchlaufzeit (= Dauer eines „Tages“) können
angepasst werden.
Verhalten bei Netzunterbrechung
Im Fall einer Netzunterbrechung verhält sich der EASY DMX wie folgt:
•
Lichtsteuer-Modus: Der letzte Zustand vor Netzunterbrechung wird automatisch
wiederhergestellt.
•
Sequenzer-Modus: Die Sequenz startet mit der ersten aktiven Lichtszene.
•
Tageslicht-Simulation: Die Simulation startet mit der ersten aktiven Lichtszene neu.
Aufbau
Die Steuereinheit besteht aus folgenden Komponenten:
•
EASY-Signal-Eingang
• Ein 4-poliger Steckverbinder (A) für den Anschluss von EASY-Geräten mit Freilei-
tungen (z. B. EASY PB COUPLER):
1: Versorgungsspannung
2: Sync-Signal
3: Infrarot-Signal
4: Signalmasse
• Zwei modulare 4p4c-Buchsen (B) für den Anschluss von EASY-Geräten, die
einen integrierten 4p4c-Stecker bieten, z.B. EASY IR.
•
DIP-Schalter (C) zum Aktivieren des Abschlusswiderstands
•
DMX-Signalausgang

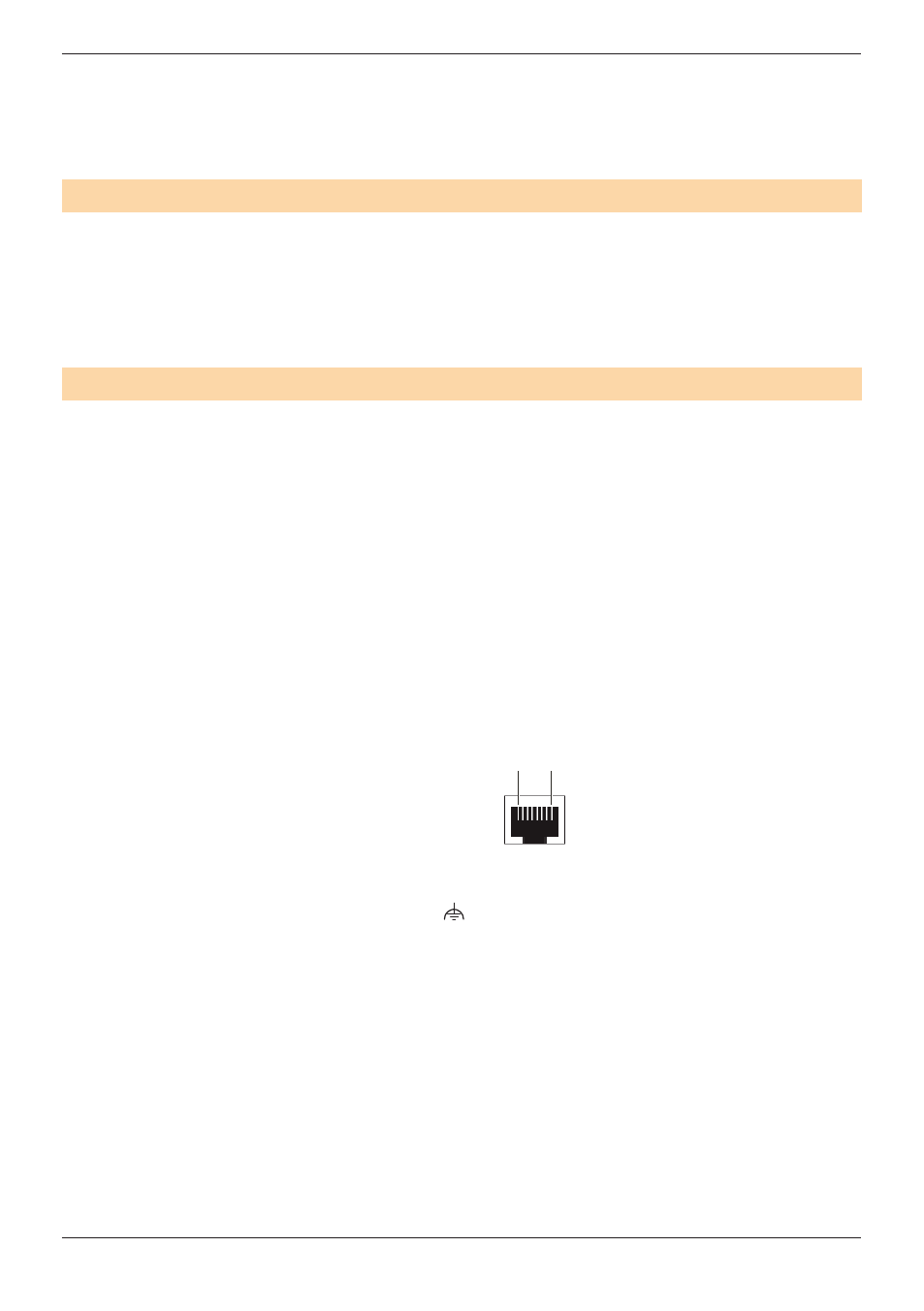

• RJ45-Steckverbinder (D):
Pin 1: DMX –
Pin 2: DMX +
Pin 3: DMX-Schirmung
Pins 4-8: N.C.
1 8
• 3-poliger Steckverbinder (E)
•
Netzstromanschluss (F): L, N,
•
DIP-Schalter (G) zur Aktivierung des Testmodus (DIP-Schalter 1) und des Master-
Status (DIP-Schalter 2)
•
Externer Schalteingang (H) für den Anschluss von Lichtschaltern
•
LEDs (J)
•
EASY-Signaleingang (K): modulare 4p4c-Buchse (Programmierschnittstelle) für das
EASY PC KIT
•
Gehäuse (L)
