EASY DMX SO Manejo
106
XII 2009
Otras configuraciones
Configuración RGBW
Número de "Light
Points" independien-
tes
Dirección de inicio
DMX
Canal DMX utilizado
R G B W
1 1 1 2 3 4
2 5 5 6 7 8
3 9 9 10 11 12
… … … … … …
16 * 61 61 62 63 64
… … … … … …
32 ** 125 125 126 127 128
… … … … … …
64 *** 253 253 254 255 256
* Máx. en EASY DMX 16x4 SO
** Máx. en EASY DMX 32x4 SO
*** Máx. en EASY DMX 64x4 SO

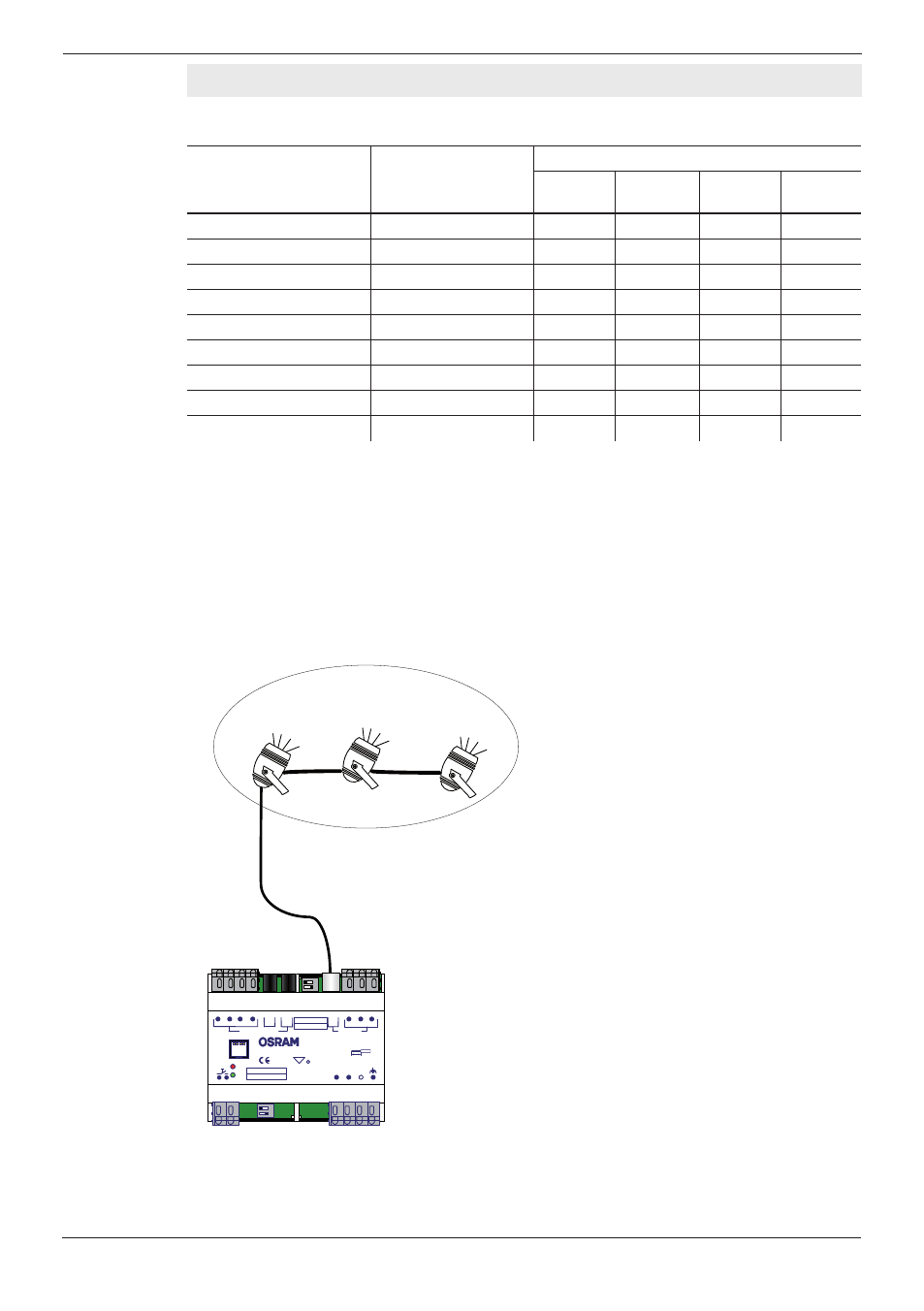

Aplicaciones „Single Light Points“
La configuración RGBW es aplicable en las aplicaciones „Single Light Point“, en las
que se utilizan luminarias tanto RGBW como RGB.
Todas las luminarias RGBW utilizan los canales DMX 1, 2, 3 y 4.
EASY DMX
1,2,3,4
1,2,3,4 1,2,3,4
EASY DMX
1,2,3
1,2,3 1,2,3
O n 1
2
O n 1
2
L N
EASY signal
ta (°C )
0...+50
2 1 3 4
DMX out
+ -
Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test
t C = 60°C 110
Made in Italy by OSRAM
A6022790072
2 - N.C.
wire preparation
push in
s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO 2
110-240V _
~
60-40mA
0/50/60Hz
EASY
signal
O
n
1
2
O n 1
2
L N
EASY signal
ta (°C )
0...+50
2 1 3 4
DMX out
+ - Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test
t C = 60°C
110
Made in Italy by OSRAM
A6022790072
2 - N.C.
wire preparation
push in
s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO 2
110-240V
_ ~
60-40mA
0/50/60Hz
EASY
signal
Direcciones DMX
Direcciones DMX Direcciones DMX
Cable DMX
Direcciones DMX
Direcciones DMX Direcciones DMX
Cable DMX
