EASY DMX SO
XII 2009
Utilisation
Configuration avec 4 canaux blancs (ou FreeColour)
Nombre de points lumi-
neux indépendants
Adresse DMX de
début
Canal DMX utilisé
W 1 W 2 W 3 W 4
1 1 1 2 3 4
2 5 5 6 7 8
3 9 9 10 11 12
… … … … … …
16 * 61 61 62 63 64
… … … … … …
32 ** 125 125 126 127 128
… … … … … …
64 *** 253 253 254 255 256
* Max. pour EASY DMX 16x4 SO
** Max. pour EASY DMX 32x4 SO
*** Max. pour EASY DMX 64x4 SO

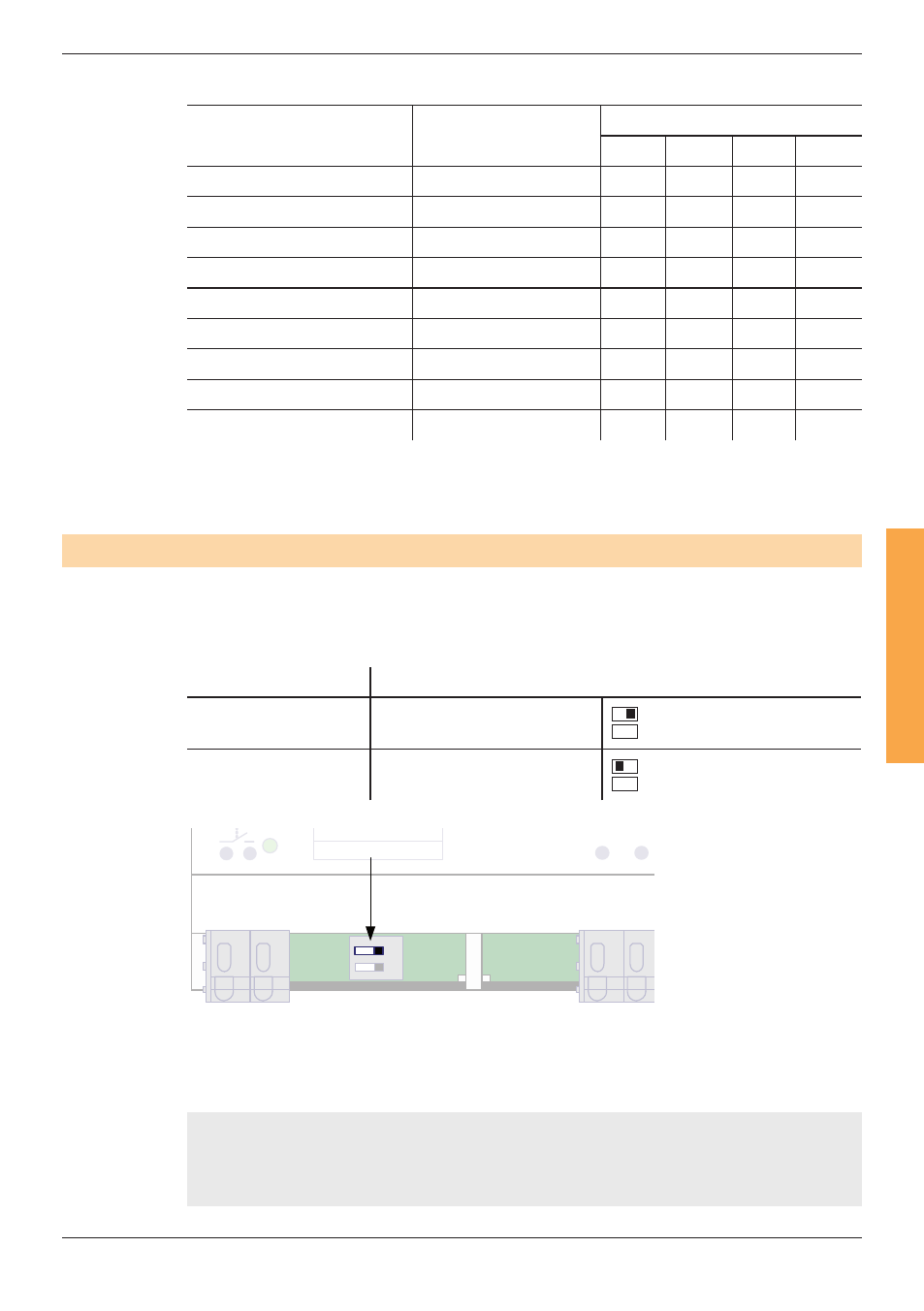

Vérification de paramètres d‘adresses DMX
Dans les applications “Multiple Light Points”, les paramètres d‘adresses DMX d‘appa-
reils DMX peuvent être vérifiés à l‘aide du mode de test.
Le mode de test est activé/désactivé par le biais de l‘interrupteur DIP 1.
Etat Position d'interrupteur DIP
Activé Interrupteur DIP 1 = ON
Désactivé Interrupteur DIP 1 = OFF
O
n
1
2
O
n
1
2
L N
EASY signal
t a (°C )
0...+ 50
2 1 3 4
DMX out
+
-
Shield
Sync
Cmd
1 - ON 120Ω Termin.
1 - ON Test Mode
2 - ON Slave / OFF Master
Temp.-Test
t
C
= 60°C
110
Made in Italy by OSRAM
A6022790072
2 - N.C.
wire preparation
push in
s+f: 0.5 – 2.5
10 - 12 mm
EASY DMX 16x4 SO
2
110-240 V
_
~
60-40mA
0/50/60Hz
EASY
signal
Lorsque le mode de test est activé, une bitmap est envoyée à la sortie DMX.
Lorsque les paramètres d‘adresses DMX correspondent aux positions effectives des
appareils DMX, les appareils DMX raccordés génèrent un effet d‘onde uniforme.
NOTA :
Une vérification complète des paramètres d'adresses DMX et de l'affectation cor-
respondante des points lumineux n'est possible qu'à l'aide du logiciel EASY Color
Control.
