36
Technische Daten
Ausgangsspezifikationen
Tats. Quellenim­
pedanz
Ausgangspegei -
Anschluß Bei Nennpegei
Nennwert
Max. vor
Verzerrung
Anschiußtyp
STEREO OUT L/R (+4) 1500 600 O Line +4 dB (1.23V) +24 dB (12.3V) Klinke (TRS) *1
STEREO OUT L/R (-10) 600 Q 10k O Line -10 dBV (316mV) +10 dBV (3.16V) Klinke *3
CONTROL ROOM OUT 75 n 600 O Line +4 dB (1.23V) +20 dB (7.75V) Klinke *3
CROUP OUT (+4) 75 n 600 O Line +4 dB (1.23V) +20 dB (7.75V) Klinke *3
CROUP OUT (-10) 600 n 10k O Line -10dBV(316mV) +6 dBV (2.00V) Klinke *3
AUX, MONI/AUX SEND 75 n 600 O Line +4 dB (1.23V) +20 dB (7.75V) Kiinke *3
INSERT OUT
(Kan., ST, CROUP 7/8)
600 0 10k O Line 0 dB (775mV) +20 dB (7.75V) Klinke (TRS) *2
TAPE SEND
(Kan.9-16/17-24)
600 0 10k 0 Line -10dBV(316mV) +6 dBV (2.00V) Klinke *3
PHONES OUT 100 O 40 O Kopfhörer 3mW lOOmW Stereo-Klinke
*1. Klinken sind symmetriert (Spitze= HEiSS, Ring= KALT, Mantel= MASSE (CND).
*2. Insert-Klinkenbuchsen (TRS) sind asymmetrisch (Spitze =Ausgang, Ring=Eingang, Mantel= GND).
*3. Asymmetrische Klinkenbuchsen.
• In diesen Spezifikationen, und sofern dB einen Spannungswert vertritt, entspricht OdB 0.775 Volt RMS, für TAPE SEND vertritt dBV
einen spezifischen Spannungswert, wobei OdBV 1 V RMS entspricht.
• Änderungen der Spezifikationen ohne Voranküundigung Vorbehalten.

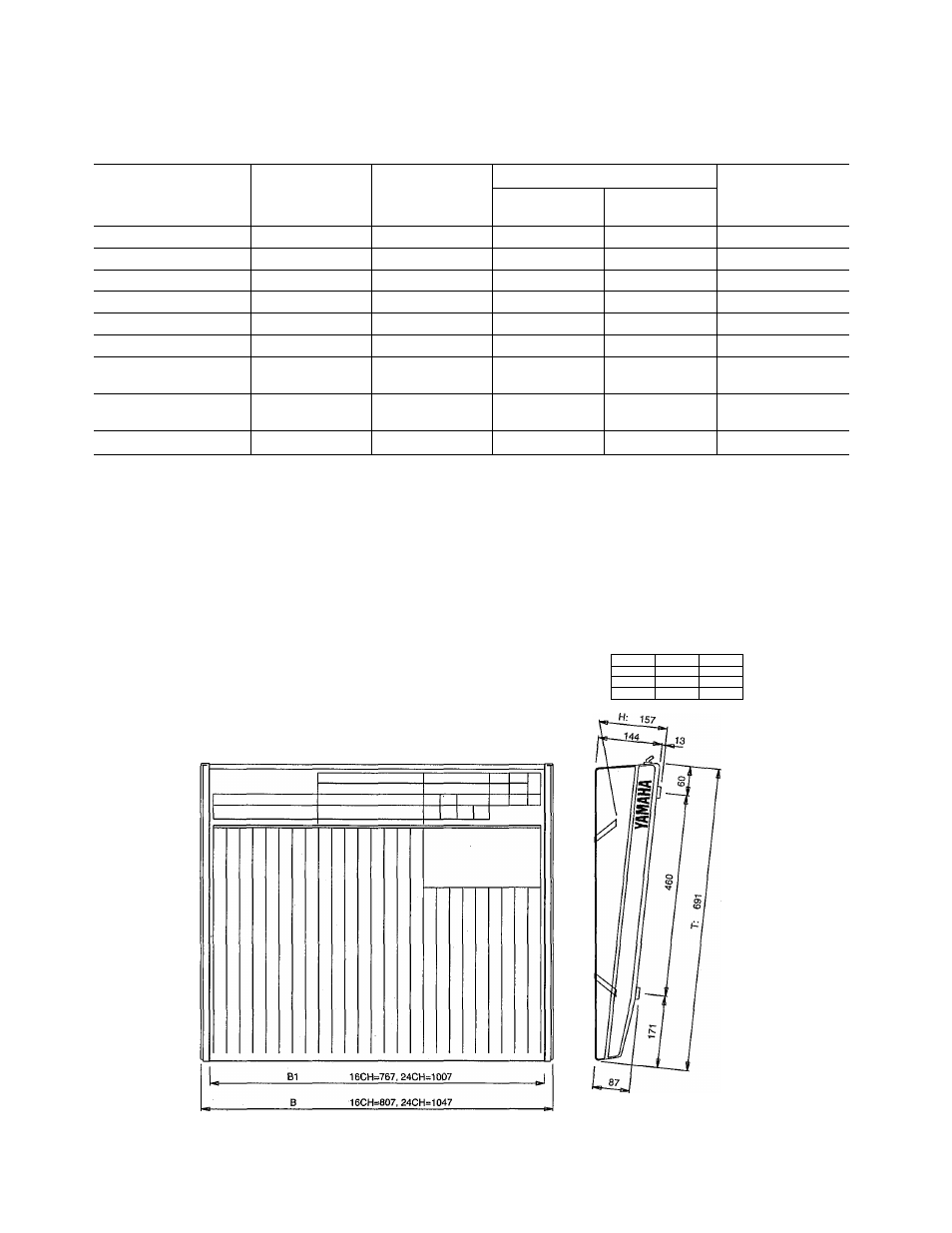

Abmessungen
16CH=668,24CH=908
CH 16 24
B2 668 908
Bl 767 1007
B 807 1047
RM800 Bedienungsanleitung
