5. Branchements de la DB1
1. Entrée 1 — Mono symétrique, prise d’entrée
XLR
L’entrée mono symétrique de la DB1 est conçue pour
être utilisée avec des préamplificateurs ou processeurs
audiovisuels équipés d’une sortie mono symétrique.
Note : Le standard symétrique, utilisant des
conducteurs séparés pour les signaux négatif, positif
et de masse, est commun sur les équipements
professionnels et quelques appareils grand public
haut de gamme. Une telle liaison symétrique présente
une meilleure immunité contre les parasites externes
et le bruit qu’une liaison asymétrique.
2. Entrée 2 — Mono asymétrique, prise d’entrée
RCA Phono
L’entrée mono asymétrique de la DB1 est conçue pour
être utilisée avec des préamplificateurs ou processeurs
audiovisuels équipés d’une sortie mono asymétrique.
3. Entrée 3 — Stéréo asymétrique, prises d’entrée
RCA Phono
L’entrée stéréo asymétrique de la DB1 est conçue pour
être utilisée avec des préamplificateurs ou processeurs
audiovisuels équipés d’une sortie stéréo asymétrique.
Utilisez un câble de liaison de haute qualité pour relier
la ou les entrées concernées.
En plus des prises de l’alimentation secteur et du
signal d’entrée, le panneau de branchement de la DB1
supporte les prises suivantes.
4. Trigger 1 — prise d’entrée jack 3,5 mm
La prise Trigger 1 permet de brancher un câble de
télécommande pour l’allumer ou la mettre en veille
(standby) via un autre appareil.
5. Trigger 2 — prise d’entrée jack 3,5 mm
La prise Trigger 2 permet de brancher un câble de
télécommande pour sélectionner un des préréglages
de la DB1.
6. Remote IR — prise d’entrée jack 3,5 mm
La prise Remote IR (infrarouge) permet de récupérer la
télécommande intégrale par infrarouge de la DB1 via
un capteur ou un répéteur infrarouge externe.
Votre revendeur agréé Bowers & Wilkins vous donnera
toutes les informations complémentaires nécessaires
pour ce mode de commande IR.

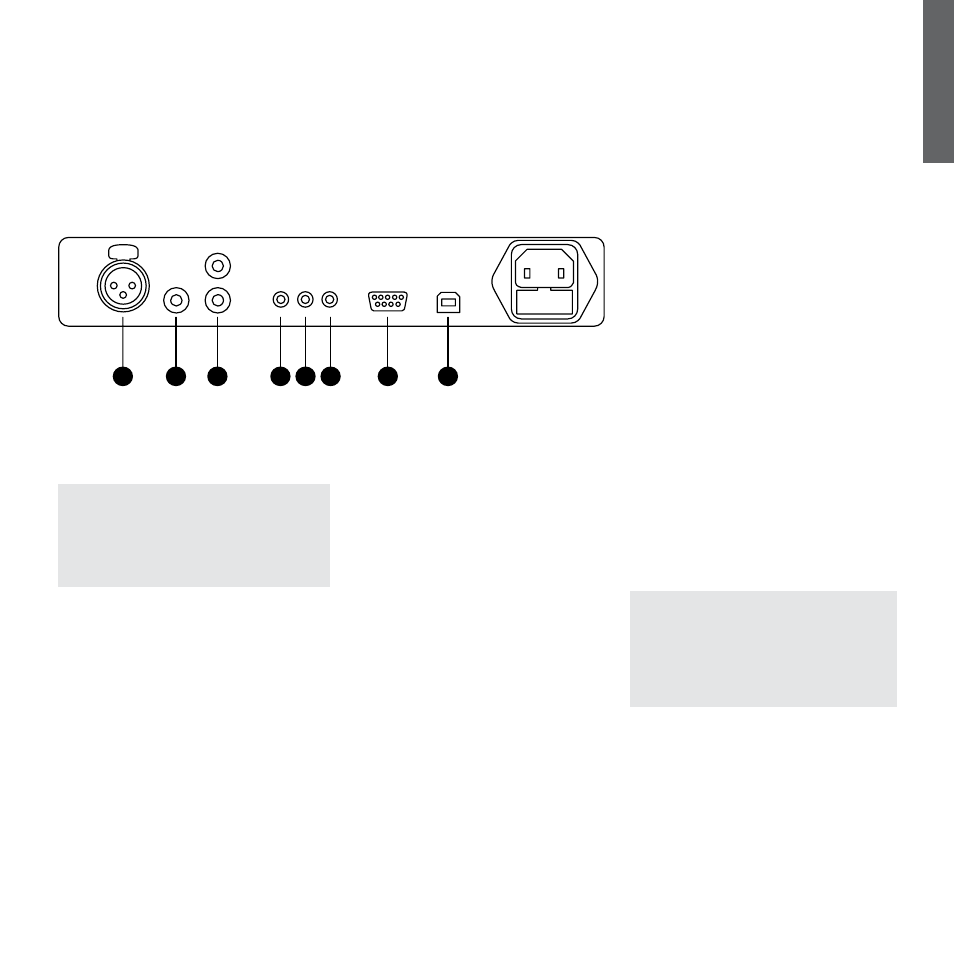

1 2 3 4 5 6 7 8
7. RS-232 — prise D 9 broches
La prise d’interface RS-232 permet la connexion sur
un ordinateur PC équipé de l’application SubApp™
de Bowers & Wilkins. Elle permet également
d’intégrer la DB1 à un système général automatisé
de télécommande de l’installation par un ordinateur.
Votre revendeur agréé Bowers & Wilkins vous donnera
toutes les informations complémentaires nécessaires
sur le rôle de cette prise RS-232.
8. USB 2.0 — prise esclave USB
La prise USB permet de mettre à jour le logiciel interne
de fonctionnement de la DB1.
Note : Le logiciel interne de la DB1 peut être mis
à jour régulièrement. Vous pouvez vérifier que le
logiciel de fonctionnement de votre DB1 est à jour
en sélectionnant « About » depuis le menu d’accueil
des réglages (Home), noter la version installée puis
aller vérifier s’il s’agit bien de la dernière version
disponible sur la page Support de la DB1 de
www.bowers-wilkins.com.
