DHTG
98 Festo – DHTG – 1404d 中文

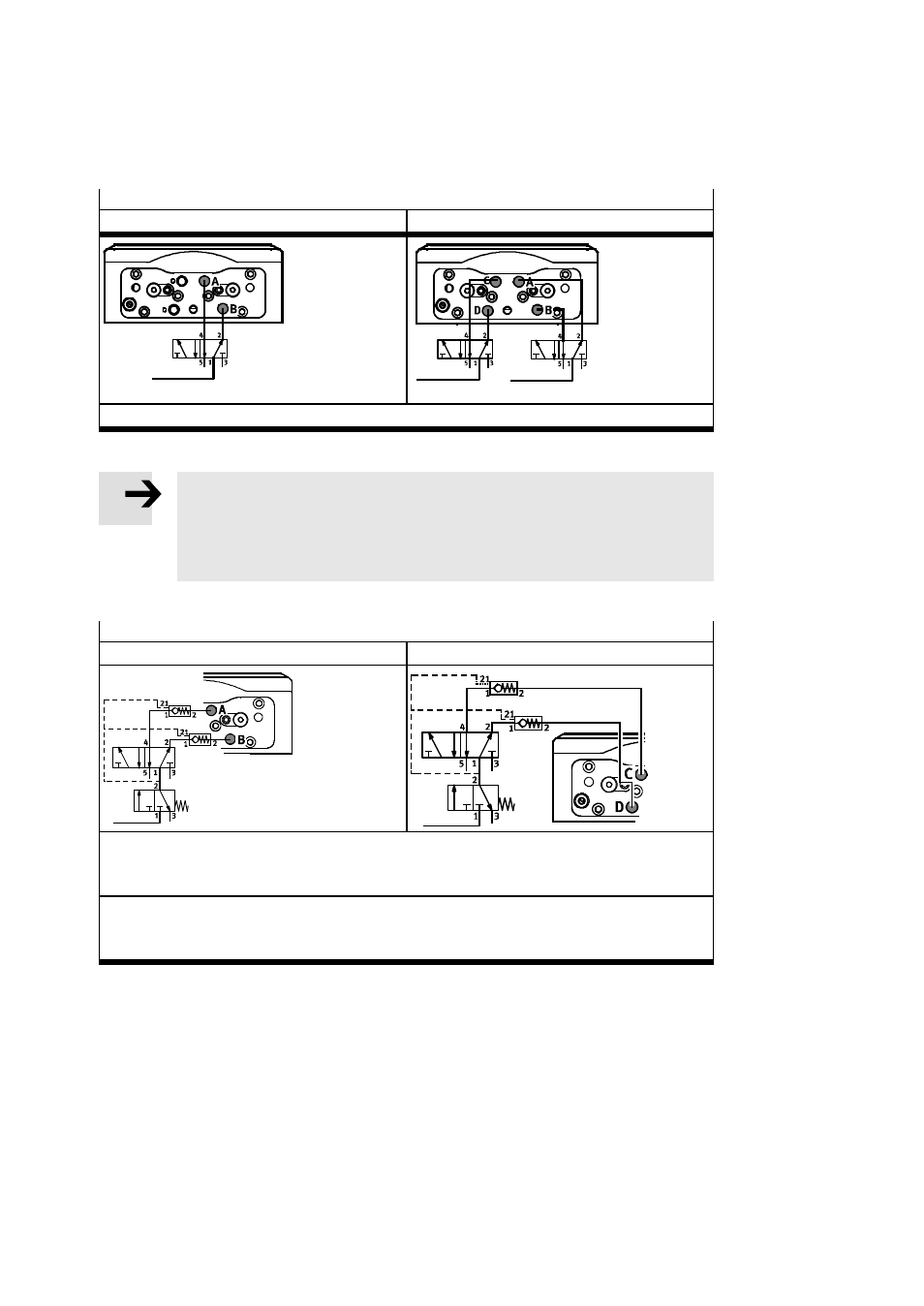

以下列出 4 种连接实例：
简单连接
顺时针旋转或逆时针旋转
摆动/灵活控制
(1) (1) (1)
(1) 手动或电动二位五通方向阀
Tab. 6
注意
在安全性极其重要的工作场所中使用时，必须采取其他辅助措施， 例如：在欧洲还
必须遵守欧盟机械指令中的相关规定。
如果没有采取相应于法定最低要求的辅助措施，则该产品不适用于控制系统中有安
全要求的部分。
扩展型连接
顺时针旋转或逆时针旋转
摆动/灵活控制
(3)
(2)
(1)
(3)
(2)
(1)
(1) 手动或电动二位三通方向阀
(2) 单电控或双电控二位五通方向阀
(3) 截止阀受控
在阀 (1) 的活塞终端位置处压缩空气被切断。 分度台内的空气被阻断，运动停止。 分度台停
止的速度取决于转动惯量和角速度（分度）。 这时可能出现这样的情况，分度台已转动到其终
端位置，然而却没有更多的驱动转矩。 分度台可以在一定范围内通过手动的方式使其转动。
Tab. 7
