DHTG
12 Festo – DHTG – 1404d Deutsch

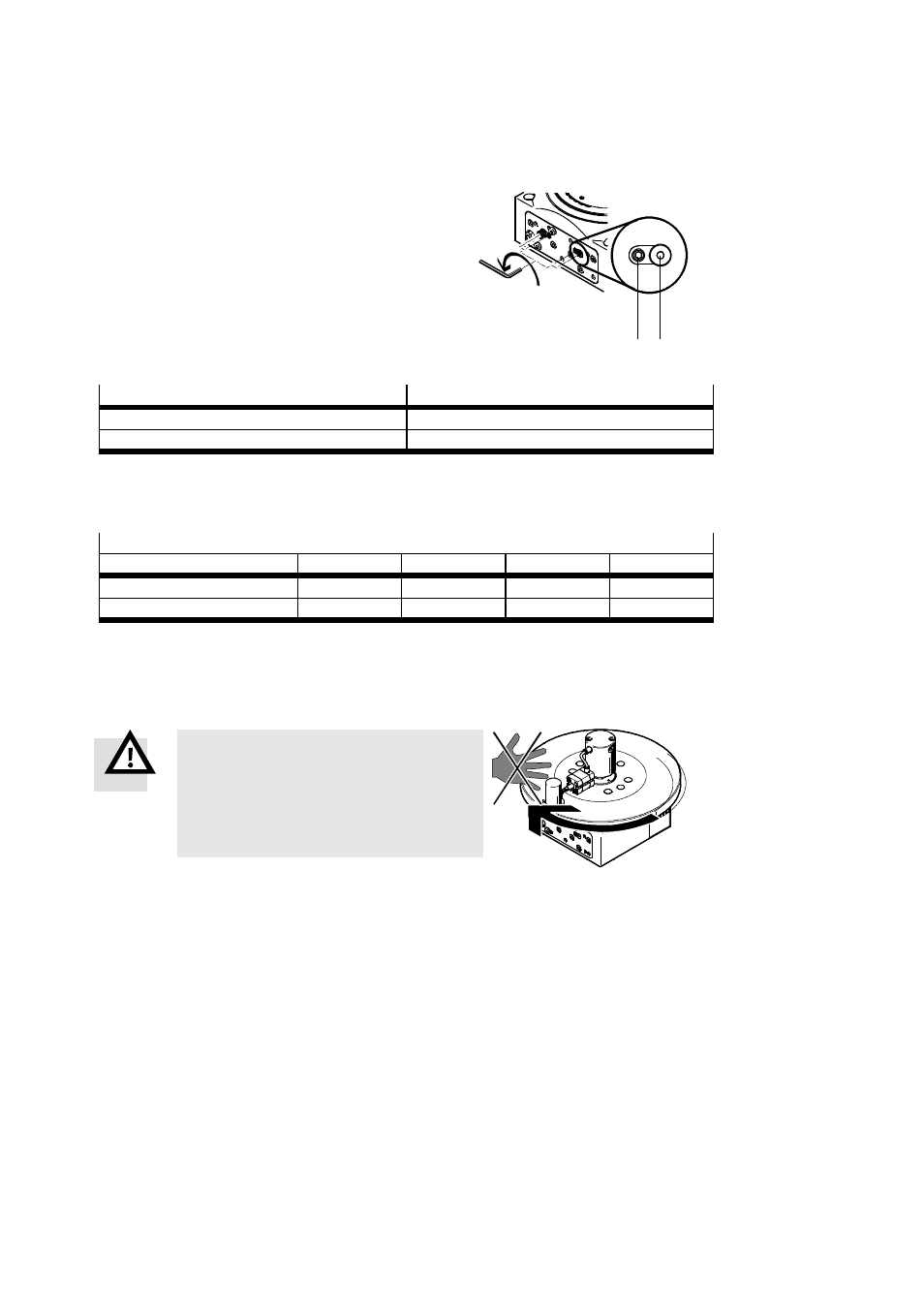

Zur Dämpfungseinstellung:
• Lösen Sie das Klemmelement (K) eine Umdrehung.
• Drehen Sie die Einstellschraube 6 bis die gewünschte
Dämpfung erreicht ist. Der Rundschalttisch darf in den End-
lagen nicht hart anschlagen und der Überlastschutz darf
nicht auslösen. Das maximale Massenträgheitsmoment darf
nicht überschritten werden.
6 (K)
Fig. 11
Drehrichtung Einstellschraube 6 Reaktion
im Uhrzeigersinn
1)
Dämpfung wird stärker
gegen den Uhrzeigersinn Dämpfung wird schwächer
1) Einstellschraube maximal bündig eindrehen
Tab. 14
• Drehen Sie das Klemmelement (K) wieder fest.
Anziehdrehmoment
Baugröße 65 90 140 220
Schlüsselweite 2,5 2,5 4 4
Anziehdrehmoment [Nm] 0,8 0,8 2,5 2,5
Tab. 15
7 Bedienung und Betrieb
Warnung
Verletzungsgefahr durch rotierende Massen.
• Stellen Sie sicher, dass niemand in den Ver-
fahrbereich des DHTG fasst und keine Fremd-
gegenstände dorthin gelangen (z. B. durch
Verwendung eines Schutzgitters).
• Beachten Sie das Massenträgheitsmoment in Abhängigkeit der Schalt- bzw. Zyklusfrequenz
( Kennlinien).
– Im Diagramm Schaltfrequenz wird die max. erreichbare Schaltfrequenz in Abhängigkeit vom
Massenträgheitsmoment abgelesen. Aus dieser kann durch T = 60/f die Schaltzeit errechnet
werden. Die Schaltzeit setzt sich zusammen aus: Schaltzeit = Entriegeln, Drehen, Verriegeln und
Rückhub Arbeitskolben.
Fig. 12
