DHTG
Festo – DHTG – 1404d Español 41
2 Funcionamiento y aplicación
El plato divisor DHTG es una unidad giratoria de doble efecto según
el sistema de piñón y cremallera con bloqueo forzado (a partir del
tamaño DHTG-140 con protección adicional contra sobrecarga).
Al aplicar alternativamente aire comprimido a las tomas de
alimentación de aire, dos émbolos de cremallera avanzan y
retroceden. Mediante un piñón, los émbolos transforman el
movimiento lineal en un movimiento giratorio. Un segundo par de
émbolos controla el engrane del piñón en el engranaje del plato y el
bloqueo de la posición de retención. El amortiguador integrado
frena el plato divisor en el sentido de giro.

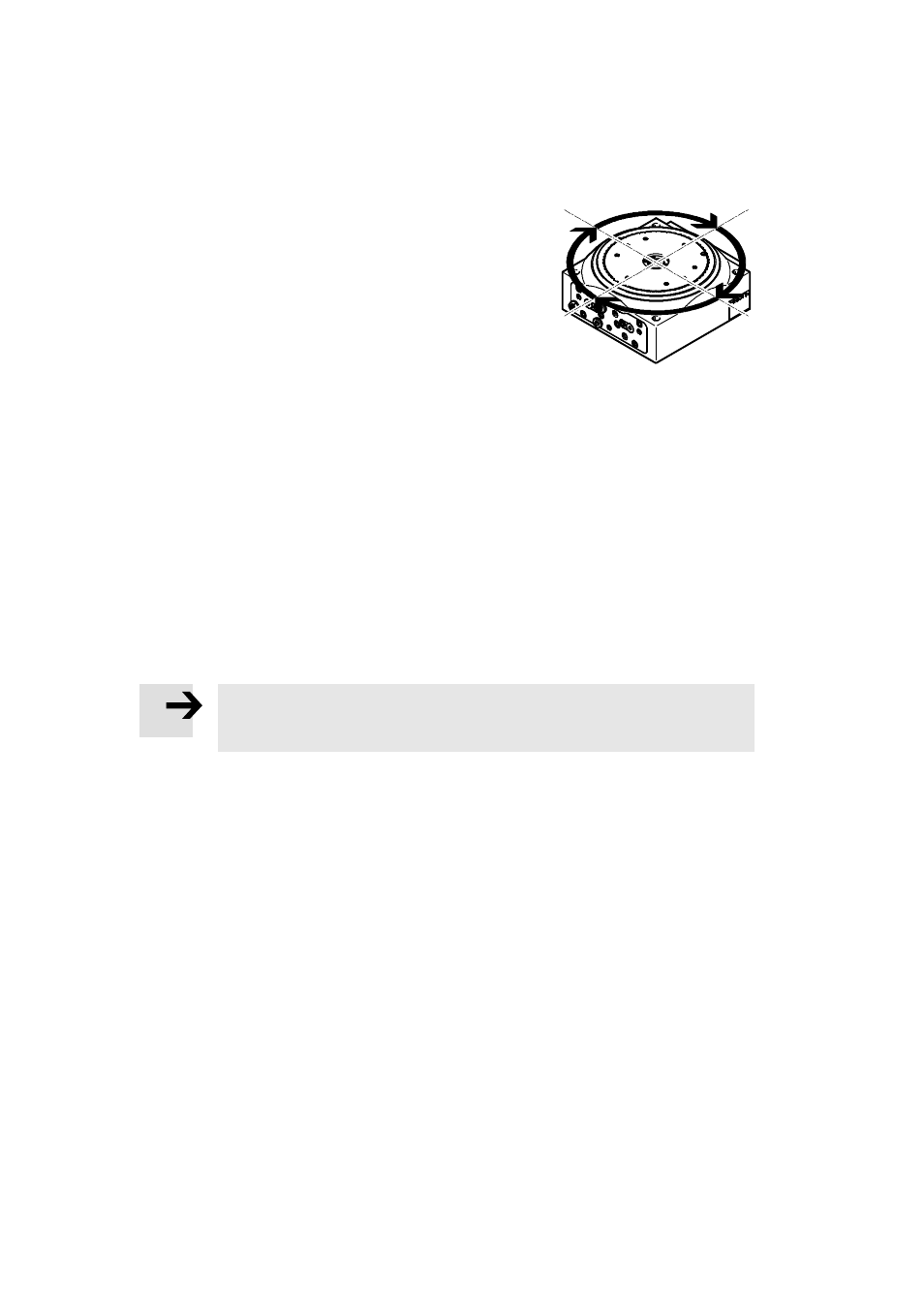

Fig. 2
El plato divisor DHTG ha sido diseñado para girar la carga útil a una posición de retención, con un
ángulo de giro definido.
3 Transporte y almacenamiento
• Tenga en cuenta el peso del DHTG. Puede llegar a pesar 25 kg.
• Asegure las siguientes condiciones de almacenamiento:
– períodos breves de almacenamiento
– lugares de almacenamiento fríos, secos y umbríos protegidos contra la corrosión.
4 Requerimientos para el uso del producto
Nota
Una manipulación inadecuada puede ocasionar un funcionamiento incorrecto.
• Deben observarse en todo momento las indicaciones de este capítulo.
• Compare los valores máximos especificados en este manual con los de su aplicación actual
(p. ej. fuerzas, masas, pares, temperaturas, velocidades).
Sólo si se cumplen los límites de carga, puede hacerse funcionar este producto conforme a las
directivas de seguridad pertinentes.
• Tenga en cuenta las condiciones ambientales en la zona de utilización.
Los entornos corrosivos reducen la vida útil del DHTG.
• Asegúrese de que el aire comprimido se halla convenientemente preparado.
• Utilice el mismo fluido durante toda la vida útil del producto.
Ejemplo: utilice siempre aire comprimido sin lubricar.
• Aplique presión a toda la instalación lentamente.
De este modo se evita que se produzcan movimientos descontrolados.
La válvula cierre tipo HEL sirve para el aumento progresivo de la presión.
• Observe las directivas de los organismos profesionales, del TÜV (reglamentaciones técnicas)
o las normas nacionales imperantes.
