DHTG
64
Festo – DHTG – 1404d Français
6

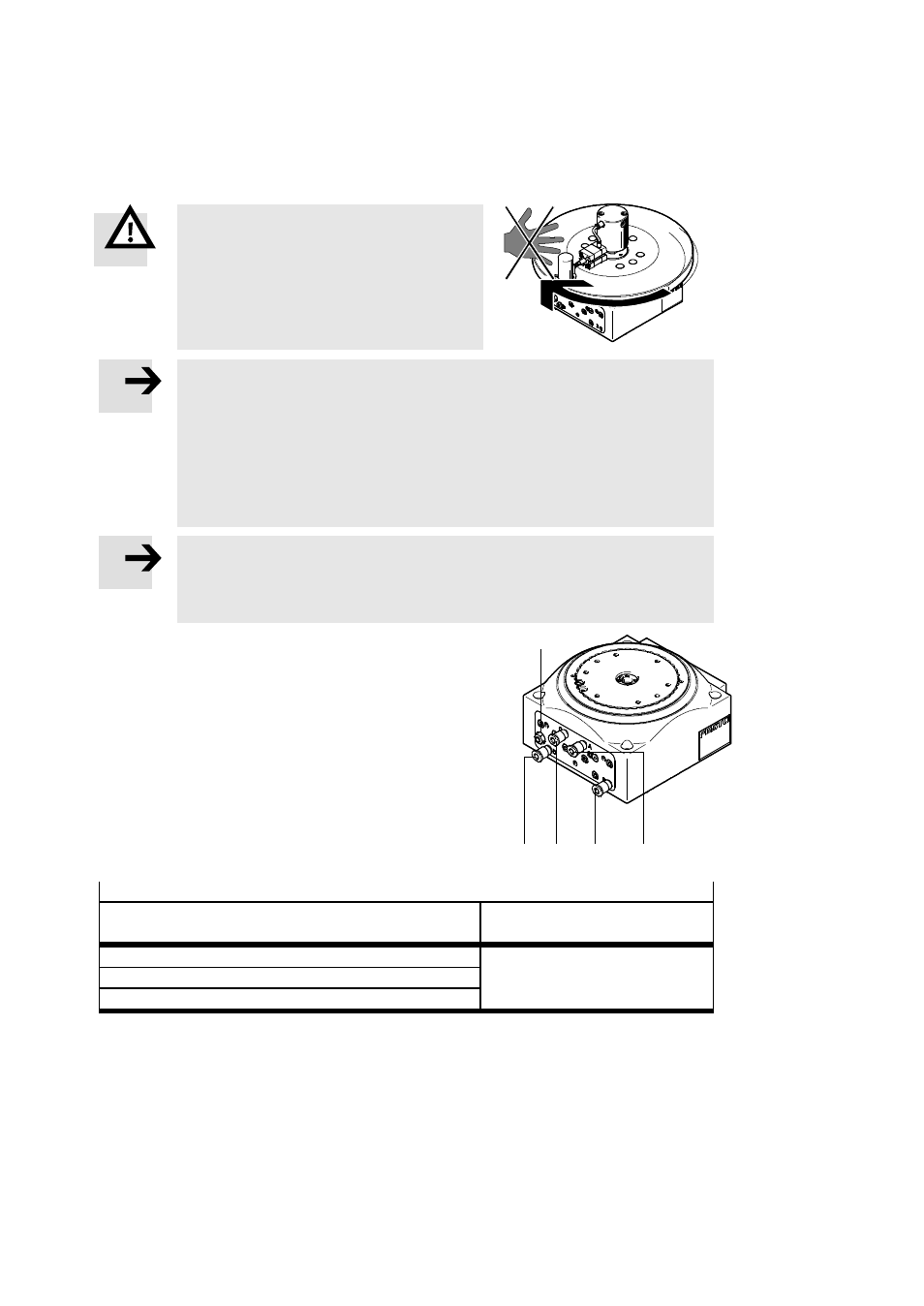

Mise en service
Avertissement
Risque de blessures dues aux masses en
rotation.
•
S’assurer que personne ne pénètre dans la
zone de déplacement du DHTG et qu’aucun
objet étranger ne s’y trouve (p. ex. en
utilisant une grille de protection).
Nota
Dysfonctionnement dы а un positionnement inadéquat de la crémaillère. Lorsque
le DHTG est mis à l’échappement, l’effort de rappel de l’amortisseur peut déplacer le
plateau tournant de sa position de fin de course dans une position indéfinie.
•
Mettre sous pression le dernier raccord mis sous pression avant chaque mise en
service :
–
Raccord (B) en cas de rotation vers la droite/gauche
–
Raccord (C) ou (D) en cas de fonctionnement pendulaire/commande flexible.
Nota
La rotation vers la droite est commandée de manière interne via le limiteur de débit
aJ.
La rotation à gauche / fonctionnement oscillant doit être commandée de manière ex-
terne via un limiteur de débit unidirectionnel GRLA (
www.festo.com/catalogue).
•
Visser la vis d’étranglement
aJ:
–
d’abord complètement,
–
puis la desserrer d’un tour.
•
Mettre la totalité de l’installation sous une pression d’au moins
4 bars.
•
Lancer un essai selon Tab. 10.
•
Effectuer un essai avec une fréquence d’ouverture/fermeture
inférieure, si les modifications suivantes s’avèrent nécessaires :
–
Ajuster le réglage des capteurs de proximité
–
Augmenter la vitesse par paliers en dévissant la vis
d’étranglement
aJ.
–
Régler l’amortissement.
(D)
(A)
(B)
(C)
aJ
Fig. 10
Sens de rotation du plateau
Rotation vers la droite/gauche
Fonctionnement pendulaire/
commande flexible
1)
Position de repos : Raccord (B) sous pression
voir exemple Tab. 11 à Tab. 13
1. Mettre progressivement le raccord (A) sous pression
2. Ouvrir et fermer le distributeur par intermittence
1)
Limiteur de débit interne uniquement dans un sens (le cas échéant, créer un étranglement externe dans l’autre sens)
Tab. 10
Fig. 9
