DHTG
Festo – DHTG – 1404d Español 43

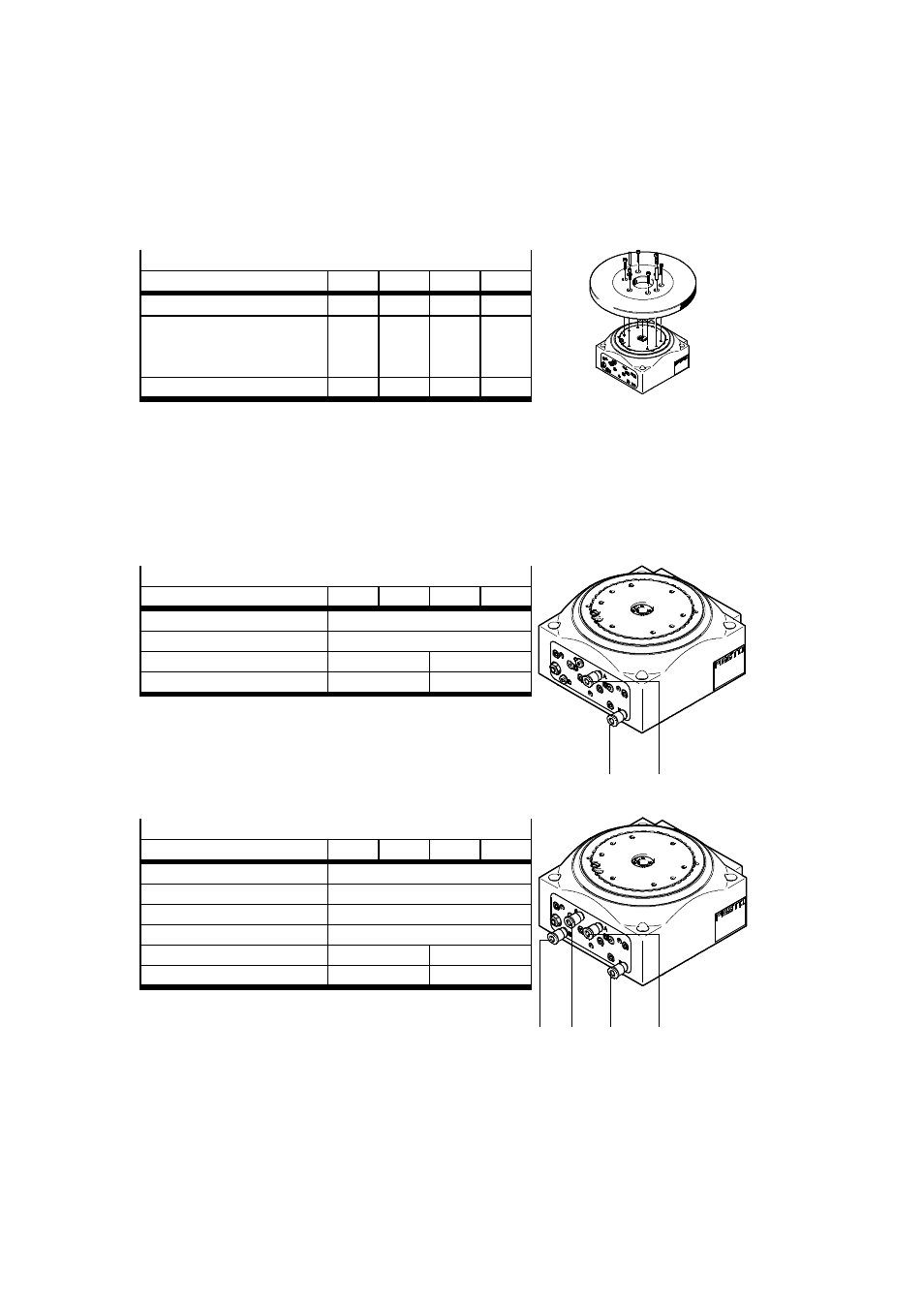

• Fije el plato en bruto con 6 tornillos y 2 pasadores de centraje.
Tras el montaje se pueden cerrar los 6 avellanados para tornillos con las tapas ciegas suministradas
(introducir a presión a ras).
Fijación del plato en bruto
Tamaño 65 90 140 220
Tornillo M4 M4 M6 M8
Taladro de ajuste
para pasador de cen-
traje
[mm] 4 4 5 6
Par de apriete [Nm] 2,9 2,9 9,9 24
Tab. 3
5.2 Instalación neumática
• Conecte los tubos de las tomas neumáticas de A a D (retire los elementos de protección si es
necesario).
Giro a la derecha o a la izquierda
Tamaño 65 90 140 220
Toma A Desbloqueo y giro
Toma B Bloqueo y carrera de retroceso
Rosca de conexión M5 G x
Par de apriete 1,5 Nm 7 Nm
Tab. 4
Funcionamiento oscilante
1)
Tamaño 65 90 140 220
Toma A Desbloqueo
Toma B Bloqueo
Toma C Giro a la derecha
2)
Toma D Giro a la izquierda
Rosca de conexión M5 G x
Par de apriete 1,5 Nm 7 Nm
1) Se requiere un conjunto de piezas separado
2) Utilizar válvulas reguladoras de caudal externas
Tab. 5
Fig. 5
(A) (B)
Fig. 6
(D) (A) (B) (C)
Fig. 7
