DHTG
46 Festo – DHTG – 1404d Español

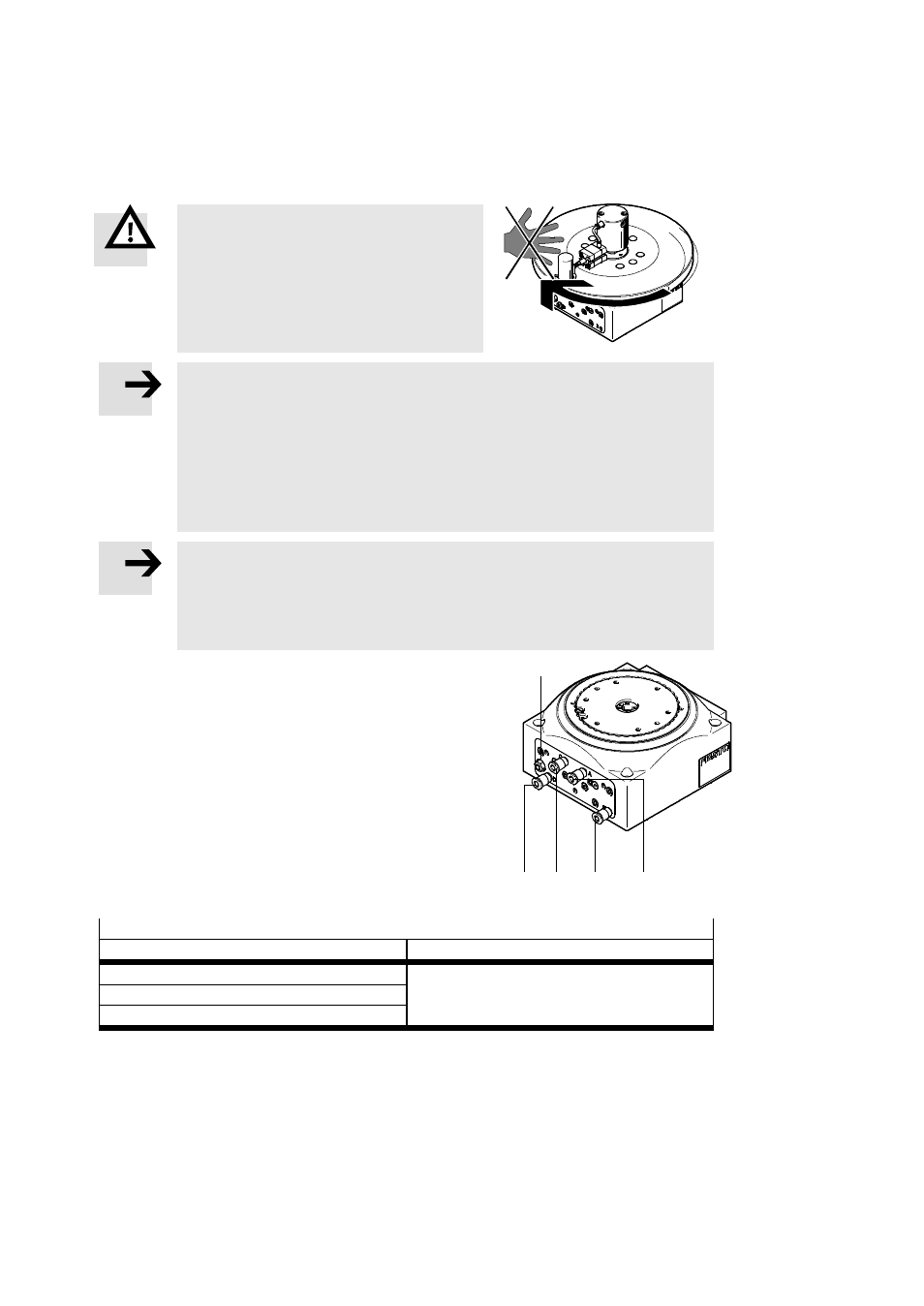

6 Puesta a punto
Advertencia
Riesgo de lesiones causadas por masas en
rotación.
• Asegúrese de que nadie pueda acceder a la
zona de posicionado del DHGT y de que no
haya obstáculos en el recorrido
(p. ej. colocando una pantalla protectora).
Nota
Fallo de funcionamiento por posición imprecisa de la cremallera. Al purgar el aire
del DHTG, la fuerza de reposición del amortiguador puede desplazar el disco giratorio
desde la posición final hacia una posición indefinida.
• Antes de cada puesta en funcionamiento aplique presión a la última toma que fue
presurizada:
– Toma (B) para giro a la derecha/izquierda
– Toma (C) o (D) para funcionamiento oscilante/control flexible.
Nota
La marcha a derechas se controla internamente a través de la válvula reguladora de
caudal
aJ. La marcha a izquierdas / movimiento pendular debe activarse externamente
a través de una válvula de estrangulación y antirretorno GRLA ( www.festo.com/
catalogue).
• Enrosque el tornillo regulador aJ:
– primero completamente,
– a continuación aflójelo una vuelta.
• Aplique presión a toda la instalación lentamente con 4 bar como
mínimo.
• Inicie un funcionamiento de prueba según la Tab. 10.
• Mediante un funcionamiento de prueba a baja velocidad
compruebe si son necesarias las siguientes modificaciones:
– reajuste de detectores de proximidad
– aumento progresivo de la velocidad aflojando el tornillo
regulador aJ
– ajuste de la amortiguación.
(D) (A) (B) (C)
aJ
Fig. 10
Sentido de giro del plato
Giro a la derecha/izquierda Funcionamiento oscilante/control flexible
1)
Posición normal: Toma (B) a presión Ver ejemplos en Tab. 11 a Tab. 13.
1. Aplique presión lentamente a la toma (A)
2. Sincronice la válvula
1) Estrangulación interna solo en una sola dirección (dado el caso, estrangulación externa en dirección contraria)
Tab. 10
Fig. 9
