DHTG
Festo – DHTG – 1404d 中文 97

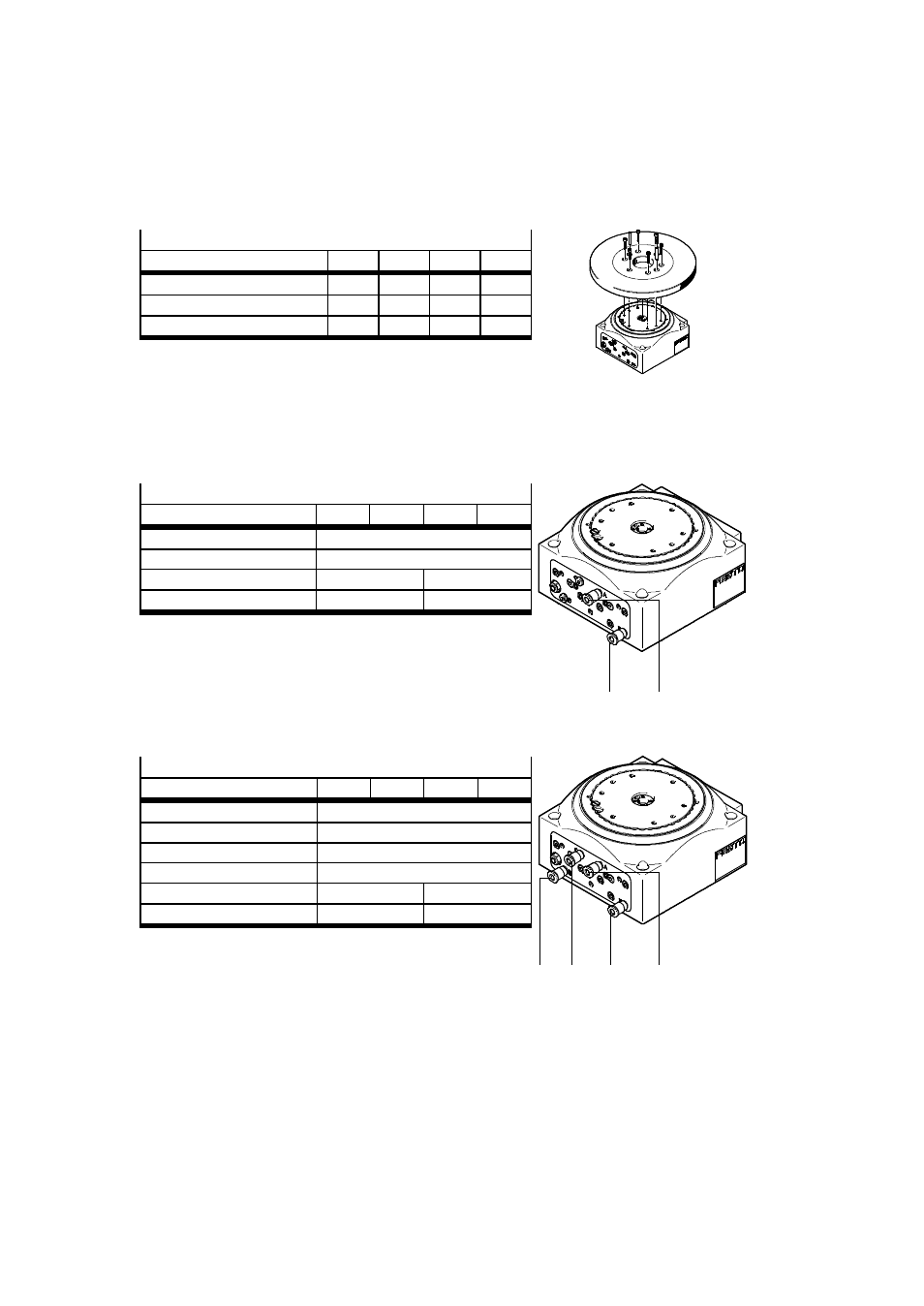

• 用 6 个螺栓和 2 个定位销固定毛坯分度盘。
装配后可用附带的护盖将 6 个螺栓的沉孔封上（压入至齐平）。
固定毛坯分度盘
规格
65 90 140 220
螺丝 M4 M4 M6 M8
定位销孔深度 [mm] 4 4 5 6
拧紧力矩 [Nm] 2.9 2.9 9.9 24
Tab. 3
5.2 气动安装
• 为气接口 A 至 D 接上气管（根据需要，将密封盖取掉）。
顺时针或逆时针旋转分度
规格
65 90 140 220
气接口 A 解锁并转动
气接口 B 锁定并复位
气接口螺纹 M5 Gx
拧紧力矩 1.5 Nm 7 Nm
Tab. 4
摆动 1)
规格 65 90 140 220
气接口 A 解锁
气接口 B 锁定
气接口 C 顺时针 2)
气接口 D 逆时针
气接口螺纹 M5 Gx
拧紧力矩 1.5 Nm 7 Nm
1) 需要专用安装套件
2) 使用外部节流阀
Tab. 5
Fig. 5
(A) (B)
Fig. 6
(D) (A) (B) (C)
Fig. 7
