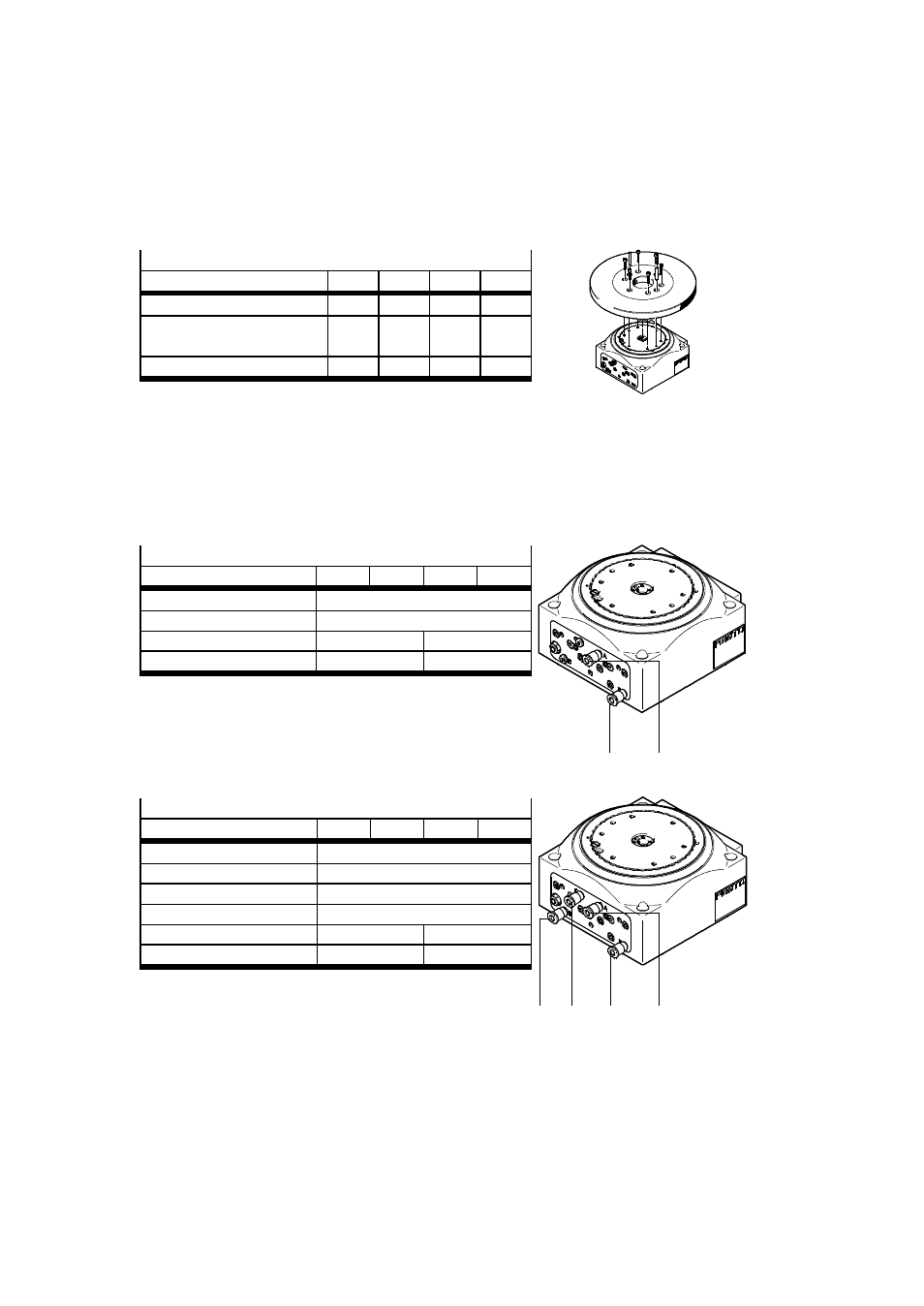

• Fissare la parte grezza del piatto con 6 viti e 2 spine di centraggio.
Dopo il montaggio chiudere le 6 svasature delle viti con le calotte protettive in dotazione
(inserire a paro).
Fissaggio parte grezza del piatto
Dimensioni 65 90 140 220
Vite M4 M4 M6 M8
Foro calibrato per
spine di centraggio
[mm] 4 4 5 6
Coppia di serraggio [Nm] 2,9 2,9 9,9 24
Tab. 3
5.2 Montaggio dei componenti pneumatici
• Collegare le linee degli attacchi pneumatici A - D (eventualmente rimuovere gli elementi
di chiusura).
Rotazione destrorsa o sinistrorsa
Dimensioni 65 90 140 220
Attacco A Sbloccaggio e rotazione
Attacco B Bloccaggio e corsa di ritorno
Filettatura d’attacco M5 G x
Coppia di serraggio 1,5 Nm 7 Nm
Tab. 4
Esercizio oscillante
1)
Dimensioni 65 90 140 220
Attacco A Sbloccaggio
Attacco B Bloccaggio
Attacco C Rotazione destrorsa
2)
Attacco D Rotazione sinistrorsa
Filettatura d’attacco M5 G x
Coppia di serraggio 1,5 Nm 7 Nm
1) Necessario kit separato
2) Utilizzare regolatori di portata esterni
Tab. 5
Fig. 5
(A) (B)
Fig. 6
(D) (A) (B) (C)
Fig. 7
