DHTG
82 Festo – DHTG – 1404d Italiano

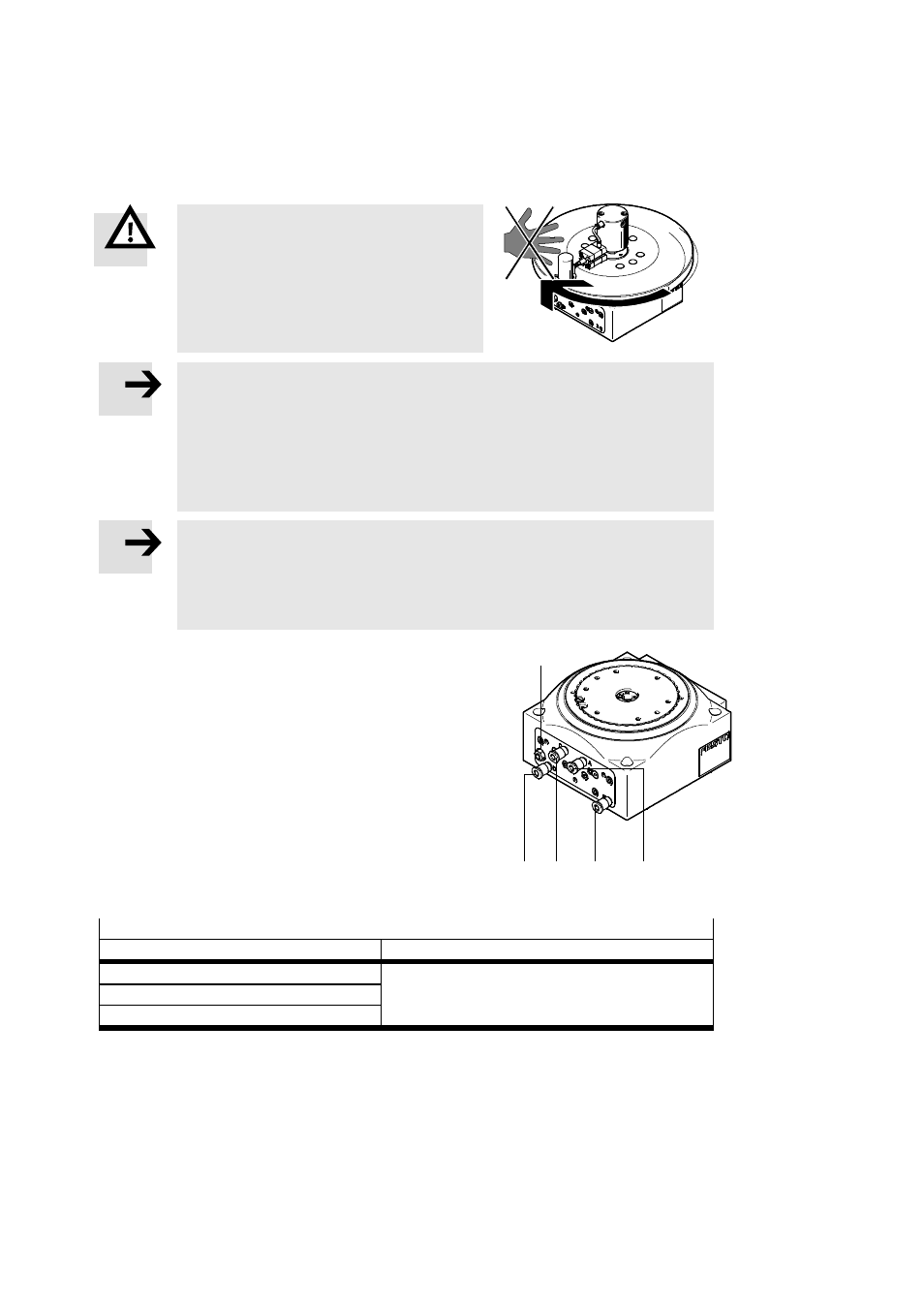

6 Messa in funzione
Avvertenza
Pericolo di lesioni dovuto a masse rotanti.
• Assicurarsi che nessuno metta le mani
nell’area di traslazione della tavola DHTG e
che nessun oggetto estraneo vada a finire in
quest’area (montare ad es. una griglia di
protezione).
Nota
Funzionamento errato dovuto alla posizione inesatta della cremagliera. Quando la
pressione della tavola DHTG viene scaricata, la forza di richiamo dell’ammortizzatore
può spostare il piatto rotante da una posizione di fine corsa a una posizione indefinita.
• Prima di ogni messa in funzione alimentare l’ultimo attacco alimentato:
– attacco (B) per rotazione destrorsa/sinistrorsa
– attacco (C) o (D) per esercizio oscillante/sistema di comando flessibile
Nota
La rotazione destrorsa viene comandata internamente mediante regolatore di
portata aJ. La rotazione sinistrorsa / esercizio oscillante deve essere comandata
esternamente mediante un regolatore di portata unidirezionale GRLA
( www.festo.com/catalogue).
• Avvitare la vite di strozzatura aJ:
– dapprima completamente e
– poi svitare nuovamente di un giro.
• Alimentare gradualmente l’impianto con una pressione di
almeno 4 bar.
• Eseguire una prova di funzionamento Tab. 10.
• Durante la prova di funzionamento con frequenza di clock
bassa, controllare se sono necessarie le seguenti modifiche:
– regolare i finecorsa magnetici
– aumentare gradualmente la velocità svitando la vite di
strozzatura aJ
– regolare la decelerazione.
(D) (A) (B) (C)
aJ
Fig. 10
Senso di rotazione piatto
Rotazione destrorsa/sinistrorsa Esercizio oscillante/Sistema di comando flessibile
1)
Posizione iniziale: attacco (B) alimentato vedi esempi Tab. 11 - Tab. 13
1. Alimentare gradualmente l’attacco (A)
2. Far funzionare a impulsi la valvola
1) Strozzatura interna solo in una direzione (eventualmente strozzare esternamente l’altra direzione)
Tab. 10
Fig. 9
