DHTG
14
Festo – DHTG – 1404d Deutsch
•
Tauschen Sie die Stoßdämpfer bei einem der genannten Anzeichen, spätestens alle 10 Mio. Hübe.
•
Prüfen Sie, ob die Schmier-/Prüfintervalle verkürzt werden müssen.
Das kann notwendig sein im Falle von:
–
hoher Temperaturbelastung
–
starker Verschmutzung
–
Nähe fettlösender Flüssigkeiten oder Dämpfe.
9
Ausbau und Reparatur
•
Empfehlung: Schicken Sie das Produkt an unseren Reparaturservice.
Dadurch werden erforderliche Feinabstimmungen und Prüfungen besonders berücksichtigt.
•
Informationen über Ersatzteile und Hilfsmittel finden Sie unter: www.festo.com/spareparts
•
Schalten Sie die Energiequellen ab:
–
Betriebsspannung
–
Druckluft
•
Entlüften Sie die Anlage und das Produkt.

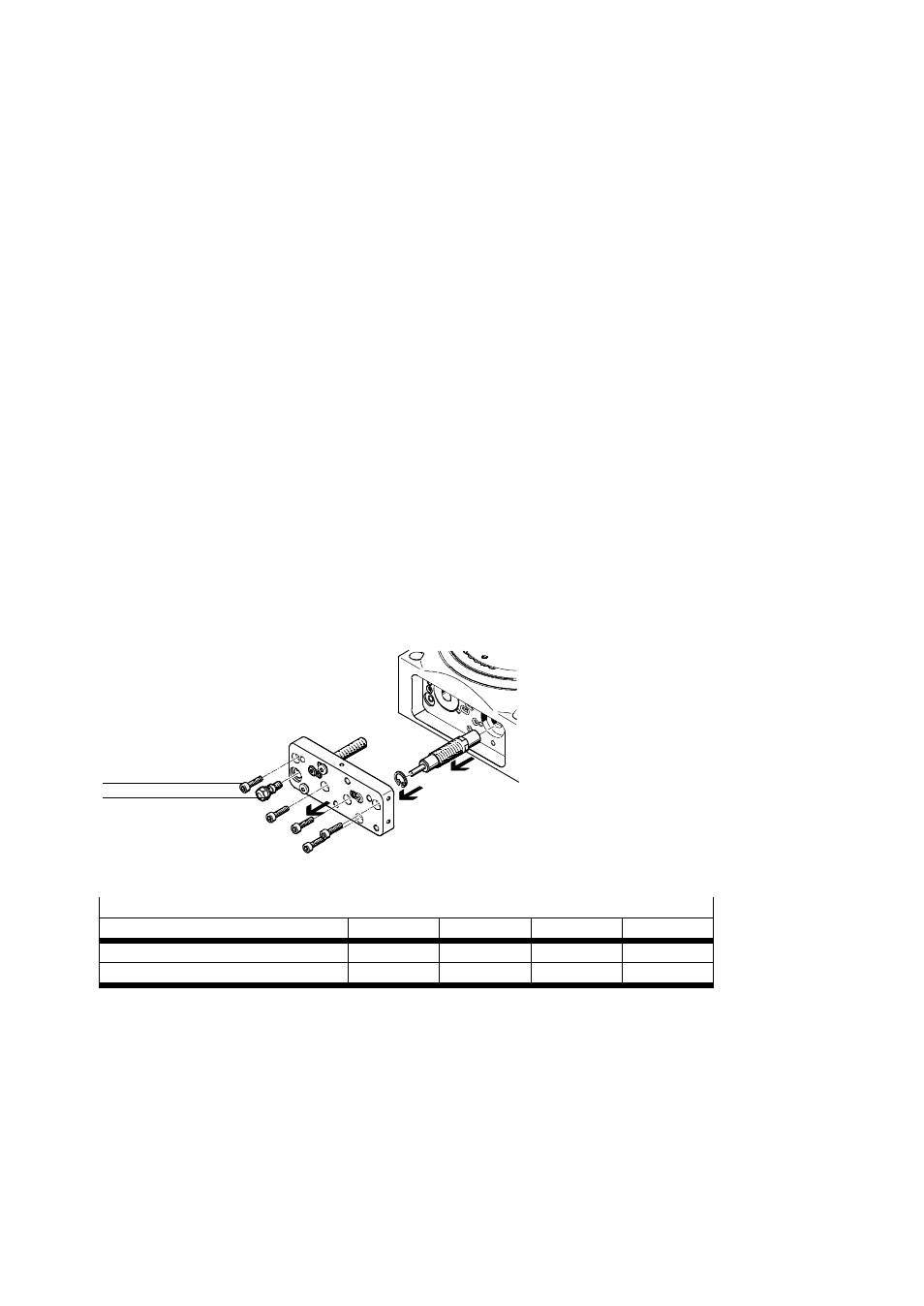

Zum Austausch des integrierten
Stoßdämpfers:
1. Drehen Sie die Drossel
aJ heraus.
2. Drehen Sie die Befestigungsschrauben (M) der Anschlussplatte heraus.
3. Demontieren Sie den Sicherungsring am Stoßdämpfer mit einer Lösezange.
4. Tauschen Sie den Stoßdämpfer.
5. Montieren Sie die Bauteile wieder in umgekehrter Reihenfolge (Anziehdrehmoment
Tab. 16).
(M)
aJ
Fig. 13
Anziehdrehmoment
Baugröße
65
90
140
220
Drossel
aJ
[Nm]
1,5
1,5
5,5
5,5
Befestigungsschrauben (M)
[Nm]
2,9
2,9
9,9
9,9
Tab. 16
