DHTG
Festo – DHTG – 1404d Español 51
Para la conversión de giro a la derecha (estado de entrega) a giro a la izquierda:
1. Afloje el componente de sujeción (K) del tornillo regulador una vuelta.
2. Desenrosque el tornillo regulador 6 varias vueltas.
3. Afloje el estrangulador aJ y los tornillos de fijación (M) de la placa base.
4. Desmonte el anillo de retención (S) del amortiguador con una pinza extractora.
5. Monte:
– el amortiguador con el anillo de retención en el taladro de émbolo contiguo
– la junta tórica (P) / amortiguador (en DHTG-65) en la ranura contigua.
– la pieza distanciadora (T) en el mismo taladro (en caso de 2/3 divisiones no hay pieza distan-
ciadora)
– la placa base con los tornillos de fijación y el estrangulador en orden tornillo regulador en orden
inverso al de desmontaje (par de apriete Tab. 17).
6. Afloje los tornillos de fijación (N) de la placa de tope.
7. Afloje
– los dos tornillos de cierre (O) en la parte posterior de la placa de tope.
– Después vuelva a enroscarlos en los taladros hasta ahora abiertos (par de apriete Tab. 17).
Los taladros abiertos (R) o (L) en Fig. 14 determinan el sentido de giro (taladro (R) abierto:
giro a la derecha).
8. Vuelva a apretar los tornillos de fijación (N) de la placa de tope (par de apriete Tab. 17).
El plato divisor se activa, como hasta ahora, neumáticamente.
9. Vuelva a enroscar el tornillo regulador 6 hasta alcanzar la amortiguación deseada Fig. 11.
10.Apriete el componente de sujeción (K) del tornillo regulador (par de apriete Tab. 15).

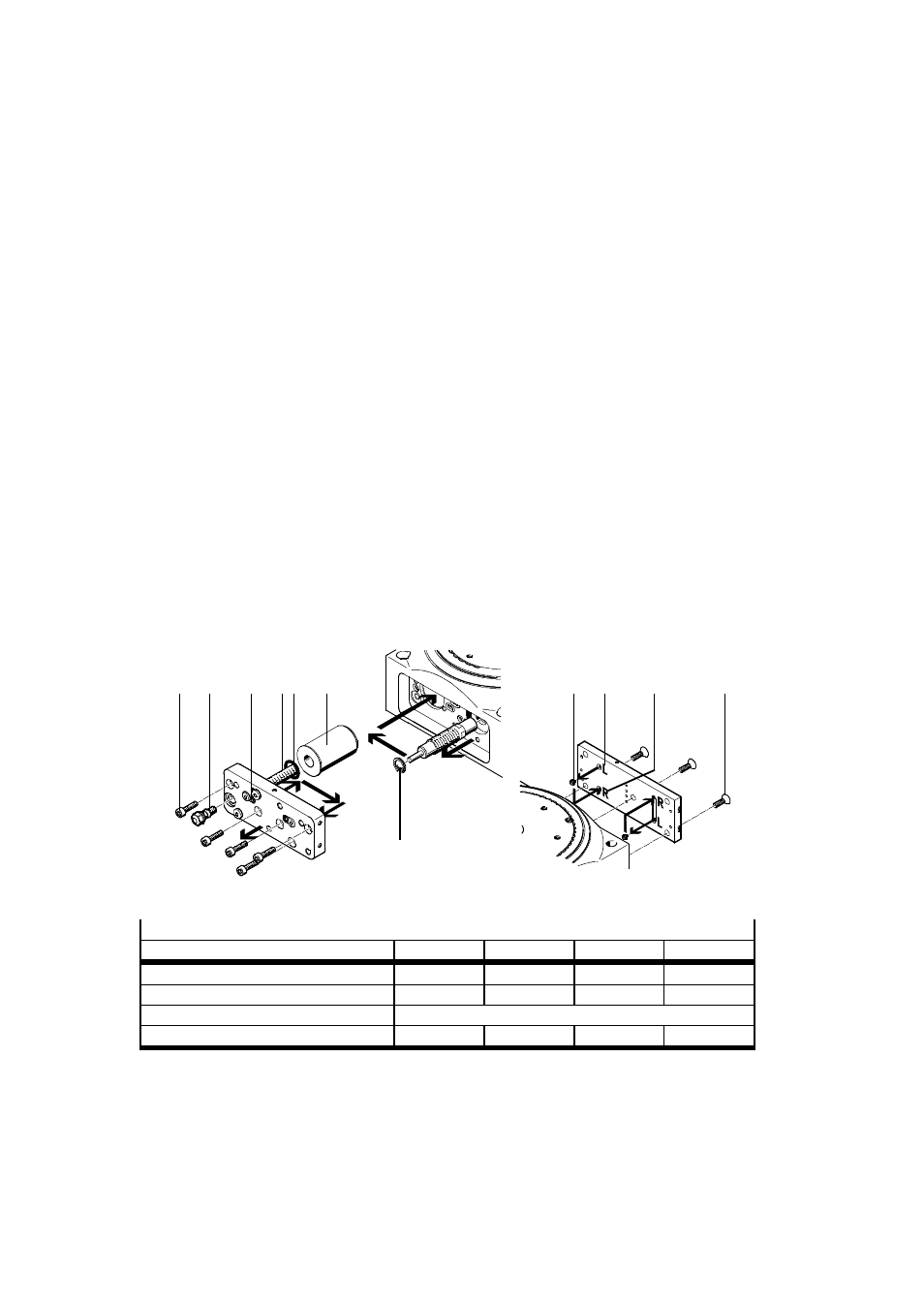

(M) aJ (N) (O) (P) (K) (L) (R) (T)
(S)
6
Fig. 14
Par de apriete
Tamaño 65 90 140 220
Estrangulador aJ [Nm] 1,5 1,5 5,5 5,5
Tornillos de fijación (M) [Nm] 2,9 2,9 9,9 9,9
Tornillo de cierre (O) [Nm] 0,5
Tornillos de fijación (N) [Nm] 1,5 2,9 5,9 5,9
Tab. 17
