5.3 Instalación eléctrica
Si se utilizan detectores de proximidad para la detección de posiciones:
Nota
Una profundidad de roscado excesiva puede
ocasionar fallos de conexión o daños en los
detectores de proximidad.
• Asegúrese de que los detectores de
proximidad se enroscan en las roscas (U), (V)
o (W) con la profundidad de roscado máxima
indicada a continuación.
Profundidad de atornillado máx.
Tamaño 65 90 140 220
Rosca (U), (W) [mm] 11,5 11,5 13,5 18,5
Rosca (V) [mm] 19,7 14 16 21
Tab. 8
• Enrosque los detectores de proximidad en los siguientes taladros roscados:
Detección Sentido de giro del plato
Giro a la derecha Giro a la izquierda
(funcionamiento pendular/
control flexible)
Movimiento rotativo (W) (U)
Bloqueo (V) (V)
Posición final del émbolo (U) (W)
Tab. 9
En caso de utilizar el DHTG con 3 divisiones (DHTG-140 y DHTG-220):
Nota
Debido a su construcción, el disco giratorio pude enclavar en una posición intermedia
(correspondiente a 6 divisiones).
• Asegúrese de que después de una desconexión de emergencia / sobrecarga el disco
giratorio se encuentra en la posición deseada antes de volver a poner en marcha la
instalación.
Si el disco giratorio enclava en una posición intermedia, lleve el disco giratorio
bloqueado a la posición deseada girando a saltos contra el limitador de carga.

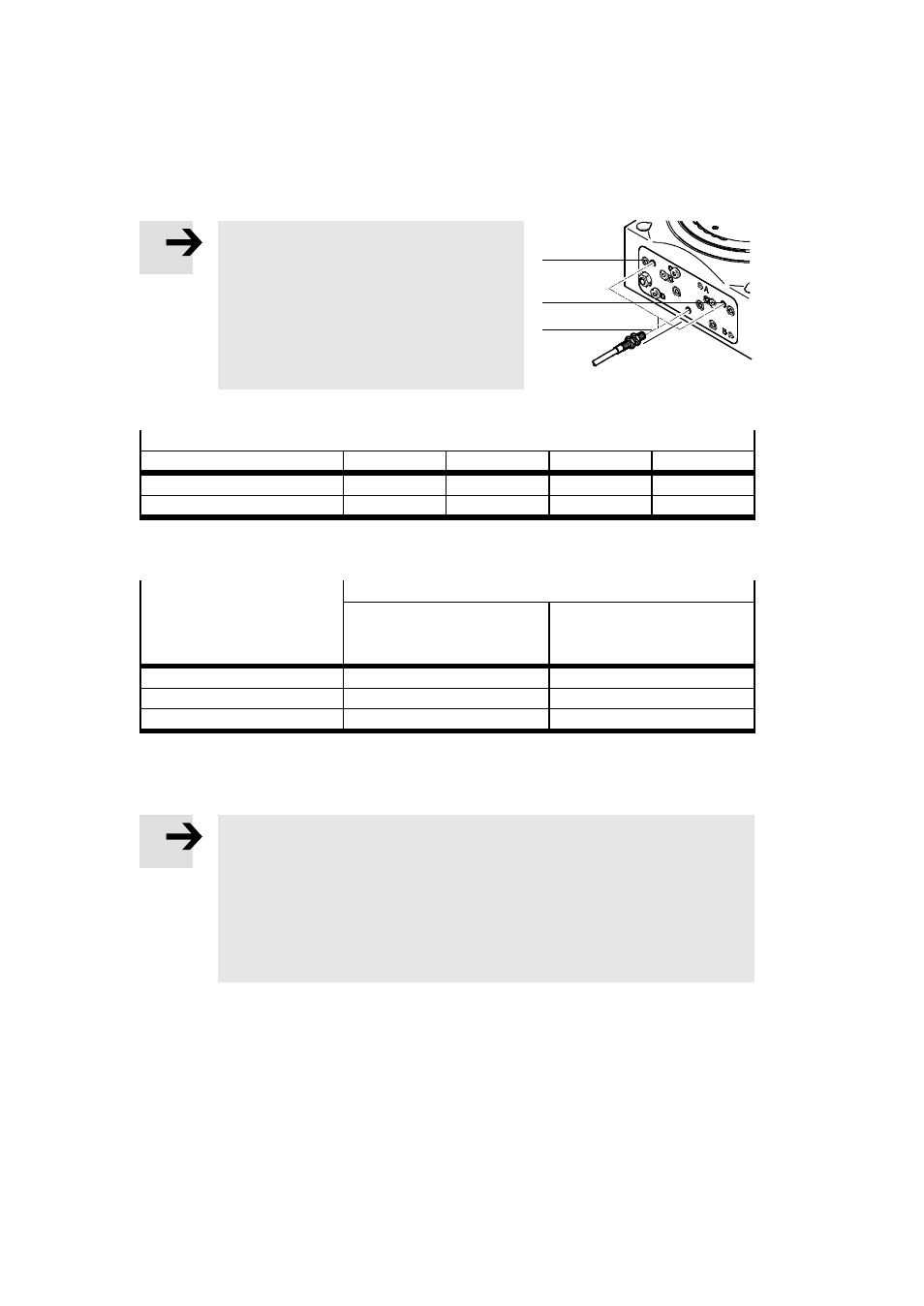

Fig. 8
(U)
(V)
(W)
