116 IT

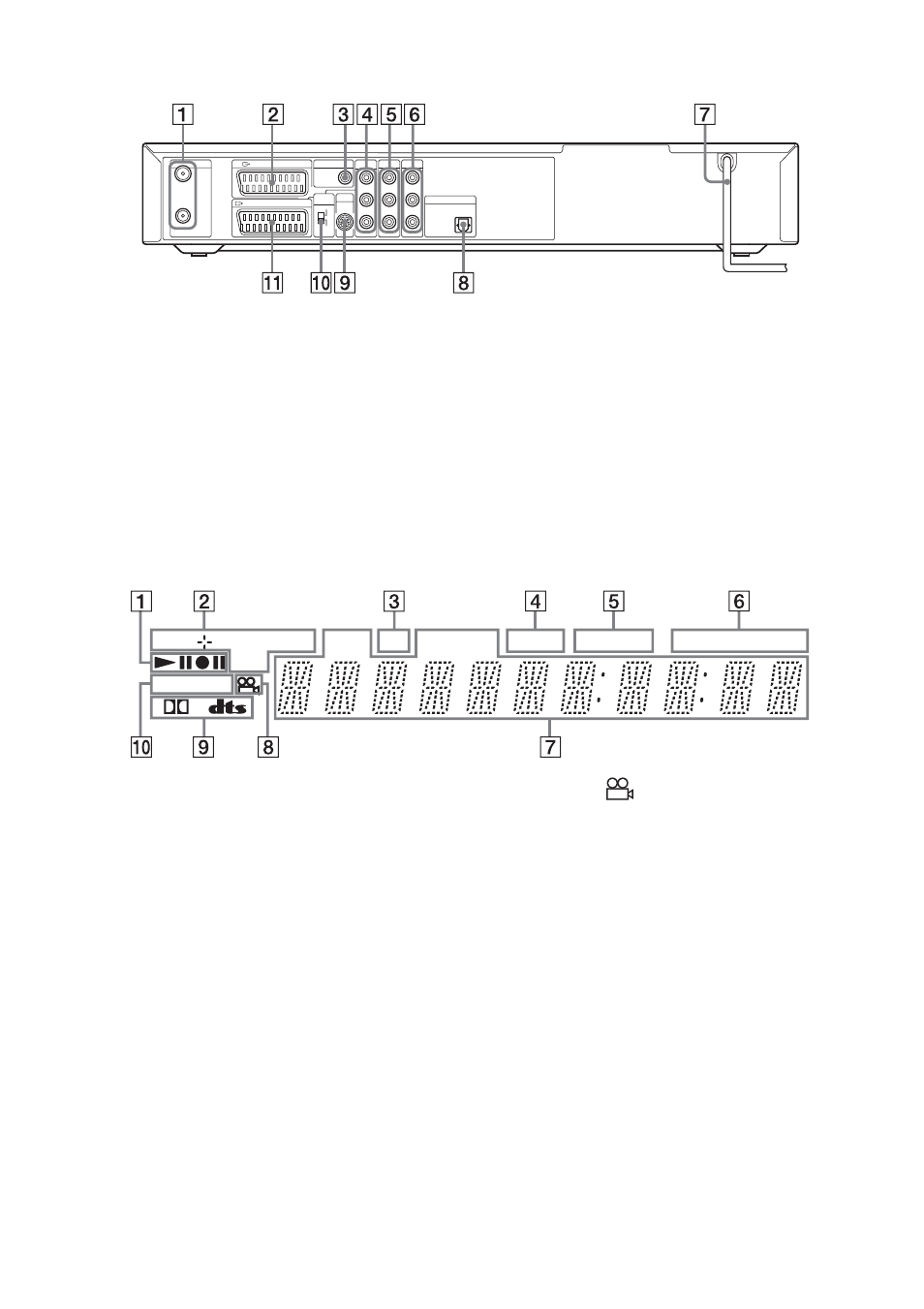

Pannello posteriore
A Prese AERIAL IN/OUT (19)
B Presa LINE 3/DECODER (26, 27)
C Presa DIGITAL OUT (COAXIAL) (22)
D Prese COMPONENT VIDEO OUT (P
B
/
C
B
, P
R
/C
R
, Y) (20)
E Prese LINE 2 OUT (AUDIO L/R, VIDEO)
(20, 22)
F Prese LINE 4 IN (AUDIO L/R, VIDEO)
(25)
G Cavo di alimentazione (23)
H Presa DIGITAL OUT (OPTICAL) (18)
I Presa LINE 2 OUT (S VIDEO) (20)
J Interruttore VIDEO OUT SELECT (20)
K Presa LINE 1 -TV (20)
Display del pannello frontale
A Stato della riproduzione/registrazione (36,
48)
B Tipo di disco*/formato di registrazione (8)
C Indicatore TV (48)
D Indicatore NICAM (41)
E Indicatori ST (stereo)/BIL (bilingue) (41)
F Indicatori di registrazione (32, 41, 50)
G Visualizzano le seguenti informazioni (36,
48):
• Tempo di riproduzione/tempo residuo
• Numero del titolo/capitolo/brano corrente
• Tempo di registrazione/tempo residuo
• Orologio
• Posizione del programma
H Indicatore
(angolazione) (53)
I Indicatori del segnale audio (35, 53, 58)
J Indicatore PLAYLIST (34, 63)
* Visualizza DATA CD come “CD”.
AERIAL
IN
OUT
LINE 3 / DECODER DIGITAL OUT
LINE 1 - TV
COAXIAL
PCM/DTS/
MPEG/
DOLBY DIGITAL
PCM/DTS/MPEG/
DOLBY DIGITAL
COMPONENT
VIDEO OUT
P B /C B
P R /C R
Y
LINE 2 OUT
L
AUDIO
VIDEO
R
LINE 4 IN
L
AUDIO
VIDEO
R
S VIDEO
LINE 2 OUT DIGITAL OUT VIDEO OUT
SELECT
RGB
COMPO-
NENT
OPTICAL
VR TITLE TV TRK CHP NICAM ST BIL SLP HQ SP EP DVD
PLAYLIST
R W
V CD
D
