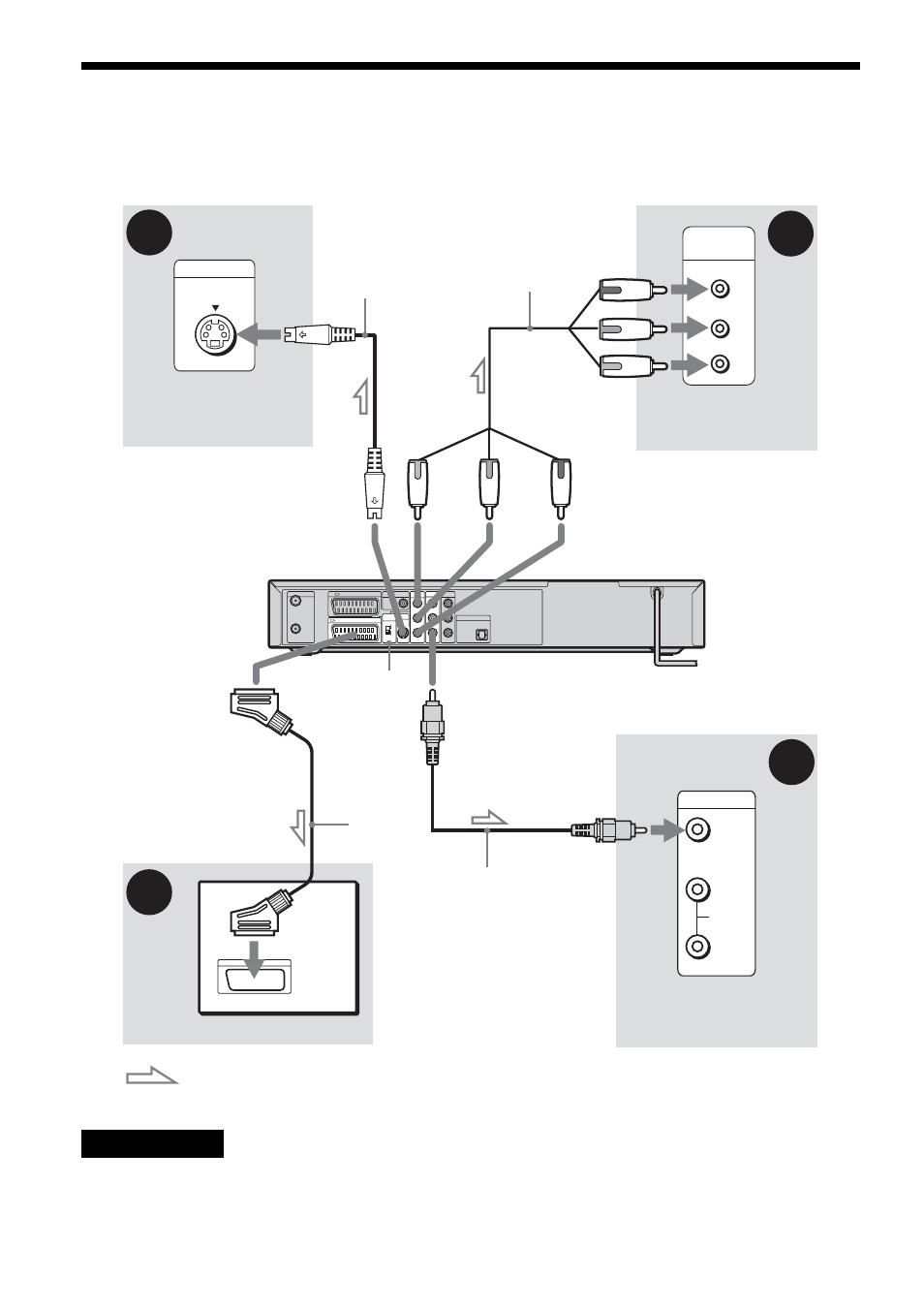

Stap 6: De tv en de recorder aansluiten
Sluit de videokabel aan om beeld te zien. Selecteer een van de patronen A tot en met D, afhankelijk van
de ingang op de televisie of projector.
Opmerking
Verbind recorder en televisie niet met meer dan één soort videokabel tegelijk.
