19 DE

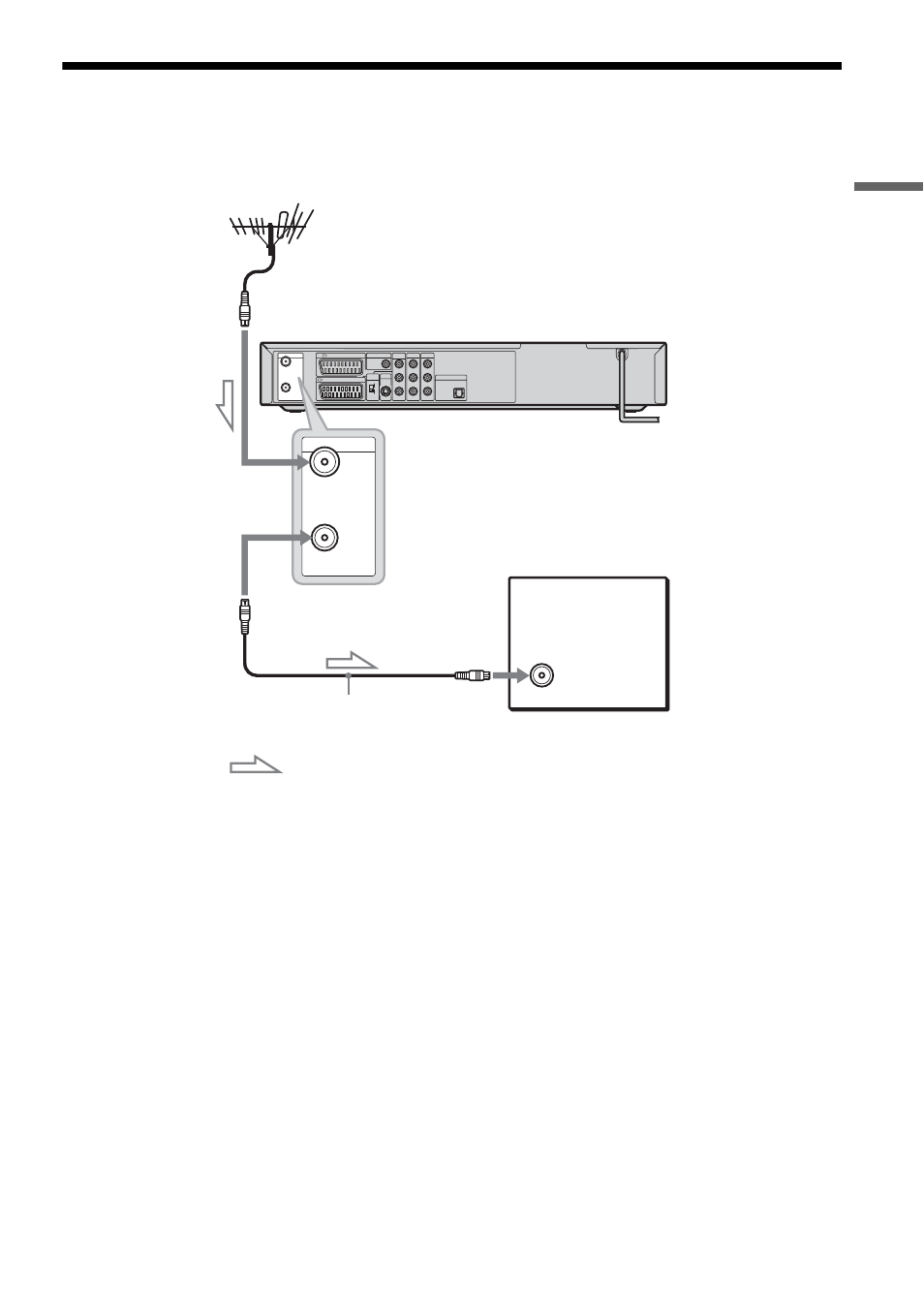

Schritt 5: Anschließen der Fernsehantenne
Schließen Sie das Fernsehantennenkabel wie in den Schritten unten erläutert an. Schließen Sie die
Netzkabel erst in „Schritt 7: Anschließen der Netzkabel“ (Seite 23) an.
1
Lösen Sie das Fernsehantennenkabel vom Fernsehgerät und verbinden Sie es mit der Buchse
AERIAL IN an der Rückseite des Recorders.
2
Stecken Sie das mitgelieferte Fernsehantennenkabel in die Buchse AERIAL OUT des
Recorders und schließen Sie es am Antenneneingang an Ihrem Fernsehgerät an.
AERIAL
IN
OUT
LINE 3 / DECODER DIGITAL OUT
LINE 1 - TV
COAXIAL
PCM/DTS/ MPEG/ DOLBY DIGITAL
PCM/DTS/MPEG/
DOLBY DIGITAL
COMPONENT VIDEO OUT
P B /C B
P R /C R
Y
LINE 2 OUT
L AUDIO
VIDEO
R
LINE 4 IN
L AUDIO
VIDEO
R
S VIDEO
LINE 2 OUT DIGITAL OUT VIDEO OUT SELECT RGB
COMPO- NENT
OPTICAL
AERIAL
IN
OUT
DVD-Recorder
Fernsehgerät
an AERIAL OUT
an AERIAL IN
Fernsehantennenkabel (mitgeliefert)
: Signalfluss
