19 NL

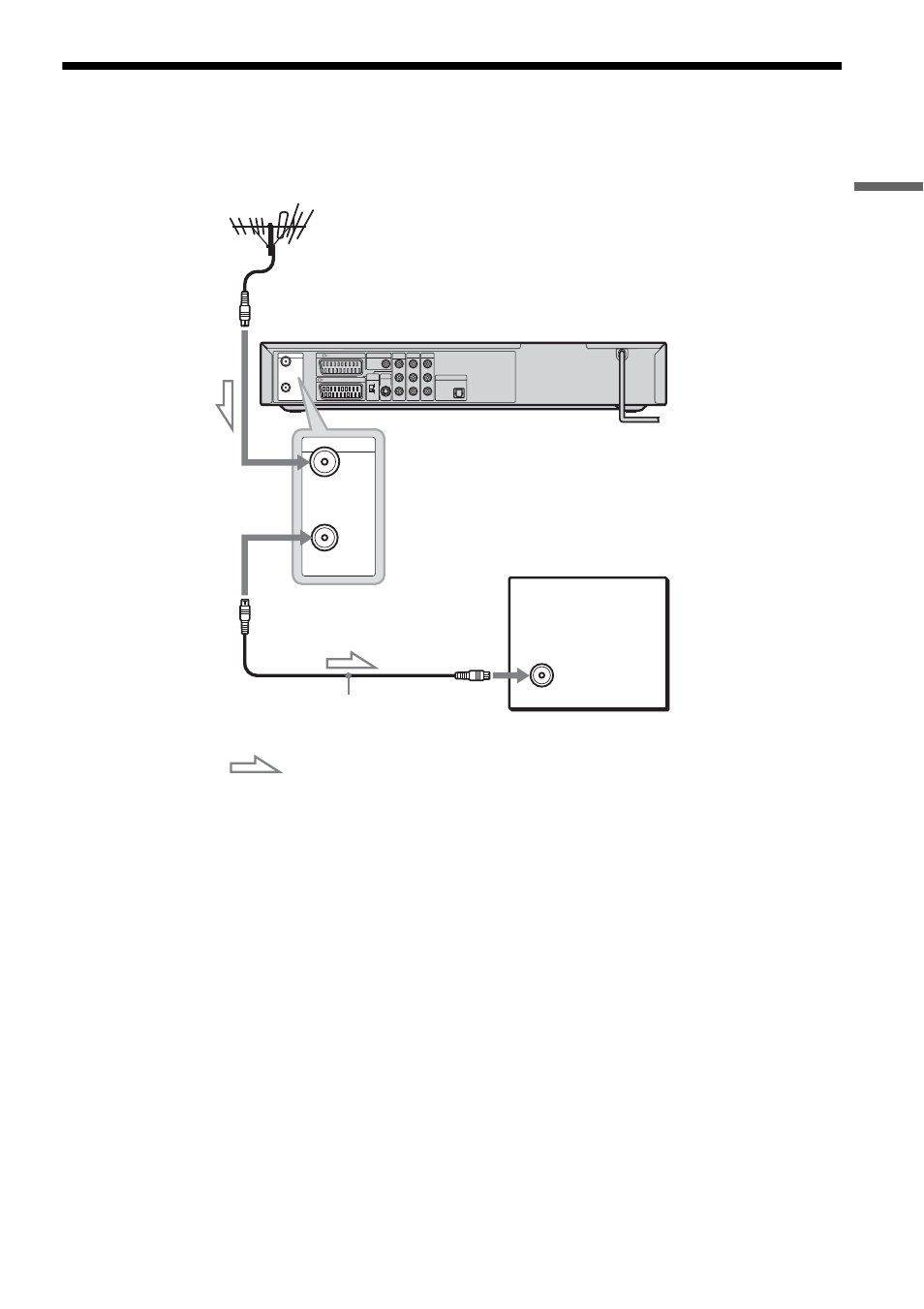

Stap 5: De tv-antenne aansluiten
Volg de onderstaande procedure om de tv-antennekabel aan te sluiten. Sluit het netsnoer pas aan bij "Stap
7: De netsnoeren aansluiten" (pagina 23).
1
Koppel de tv-antennekabel los van de televisie en sluit deze aan op AERIAL IN aan de
achterzijde van de recorder.
2
Verbind AERIAL OUT van de recorder met de meegeleverde tv-antennekabel met de antenne-
ingang van de televisie.
AERIAL
IN
OUT
LINE 3 / DECODER DIGITAL OUT
LINE 1 - TV
COAXIAL
PCM/DTS/ MPEG/ DOLBY DIGITAL
PCM/DTS/MPEG/
DOLBY DIGITAL
COMPONENT VIDEO OUT
P B /C B
P R /C R
Y
LINE 2 OUT
L AUDIO
VIDEO
R
LINE 4 IN
L AUDIO
VIDEO
R
S VIDEO
LINE 2 OUT DIGITAL OUT VIDEO OUT SELECT RGB
COMPO- NENT
OPTICAL
AERIAL
IN
OUT
DVD-recorder
Tv
naar AERIAL OUT
naar AERIAL IN
Kabel voor de tv-antenne (meegeleverd)
: Signaalverloop
