19 FR
R
a
cc
o
rdem
e
n
ts
et
ré
gl
a
ges

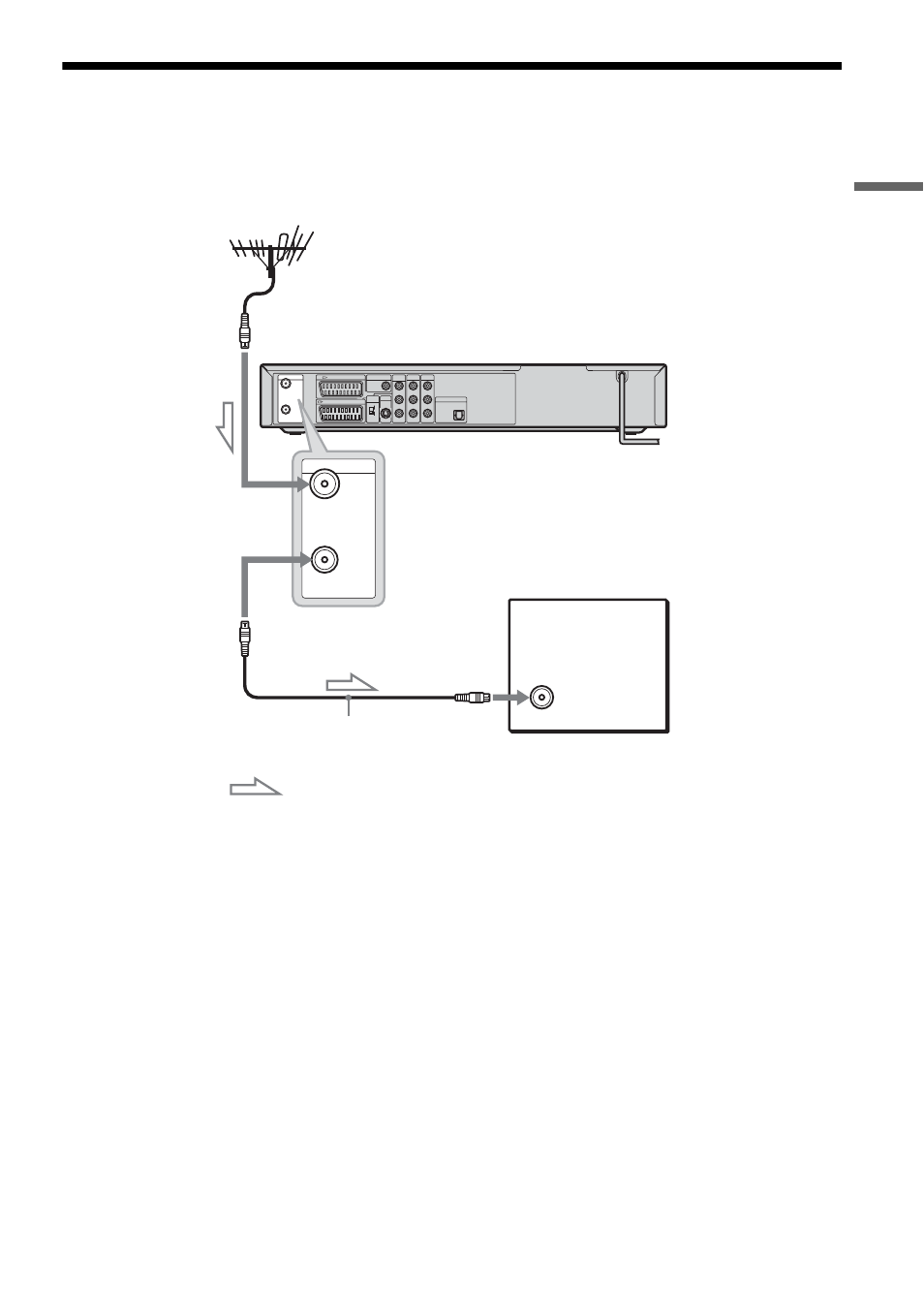

Etape 5 : Raccordement de l’antenne TV
Suivez les étapes ci-dessous pour raccorder le câble d’antenne TV. Ne raccordez pas le cordon
d’alimentation secteur avant d’avoir atteint l’« Etape 7 : Raccordement des cordons d’alimentation »
(page 23).
1
Débranchez le câble d’antenne TV de votre téléviseur et raccordez-le à la prise AERIAL IN du
panneau arrière du graveur.
2
Raccordez la prise AERIAL OUT du graveur à la prise d’antenne de votre téléviseur, à l’aide
du câble d’antenne TV fourni.
AERIAL
IN
OUT
LINE 3 / DECODER DIGITAL OUT
LINE 1 - TV
COAXIAL
PCM/DTS/ MPEG/ DOLBY DIGITAL
PCM/DTS/MPEG/
DOLBY DIGITAL
COMPONENT VIDEO OUT
P B /C B
P R /C R
Y
LINE 2 OUT
L AUDIO
VIDEO
R
LINE 4 IN
L AUDIO
VIDEO
R
S VIDEO
LINE 2 OUT DIGITAL OUT VIDEO OUT SELECT RGB
COMPO- NENT
OPTICAL
AERIAL
IN
OUT
Graveur de DVD
Téléviseur
vers AERIAL OUT
vers AERIAL IN
Câble d’antenne TV (fournie)
: Sens du signal
