Create a graph – Watlow Silver Series Addendum User Manual
Page 35

Silver Series OIT
35
Watlow Addendum

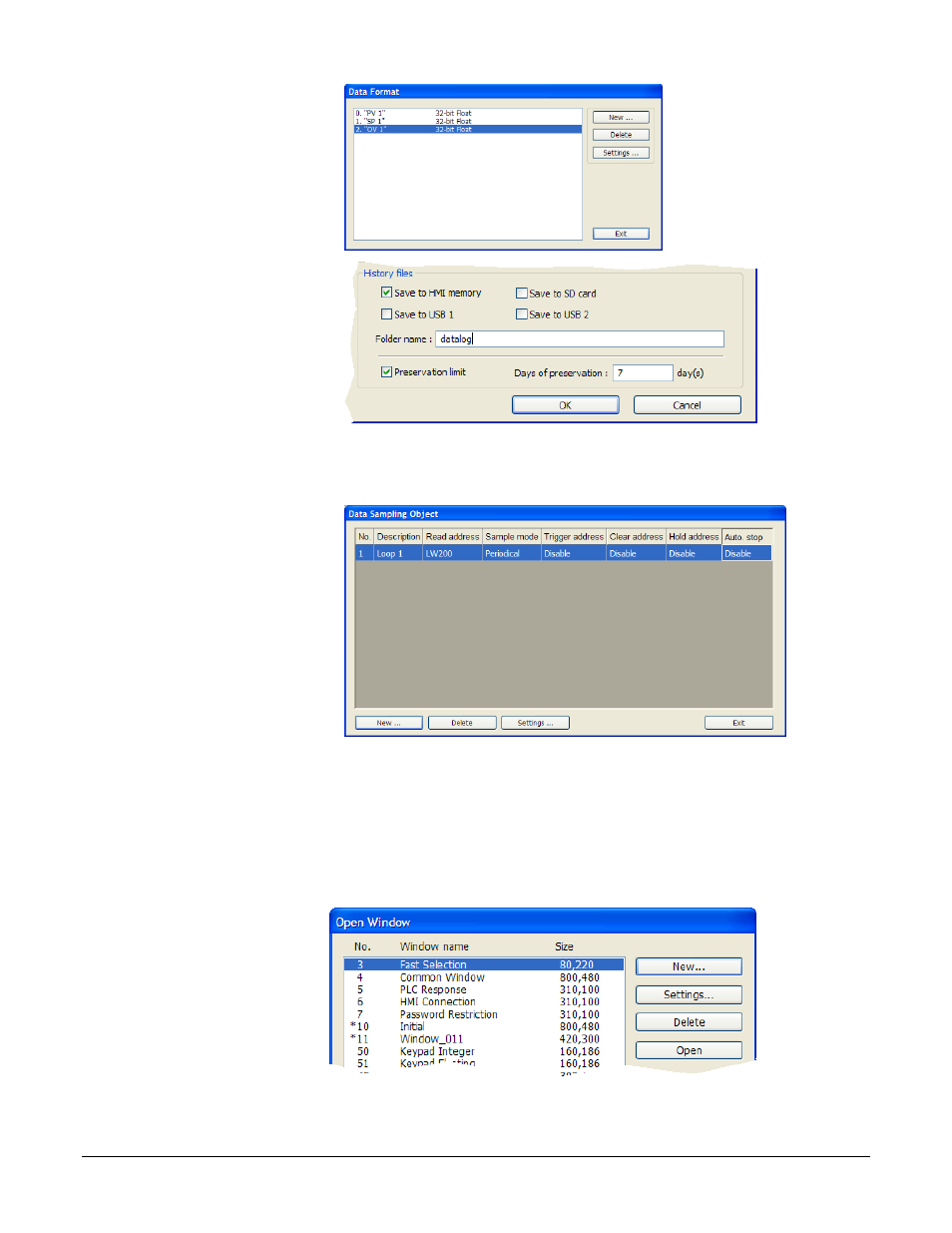

12) Click Exit to close the
Data Format window.
(048)
13) Check one or more
locations to which to
save the data (Save to
USB 1 or Save to
HMI memory).
14) In Folder name type a
name for the folder in
which the data log file
should be created such
as “datalog”.
(049)
15) Click OK to close the
Data Sampling
Object set up window.
16) Click Exit to close the
Data Sampling
Object window.
(050)
Create a Graph
This example assumes you have a project with at least one controller and that you have previously
configured a time-based data sampling object.
To create and open a window to use for the trend.
1) From the Window
menu, choose Open
Window.
2) Click New…
(056)
