Mounting positions – Proface LT4300M - 5.7 Modular HMI + Control" User Manual
Page 69

LT-4201TM/4301TM Hardware Manual
69

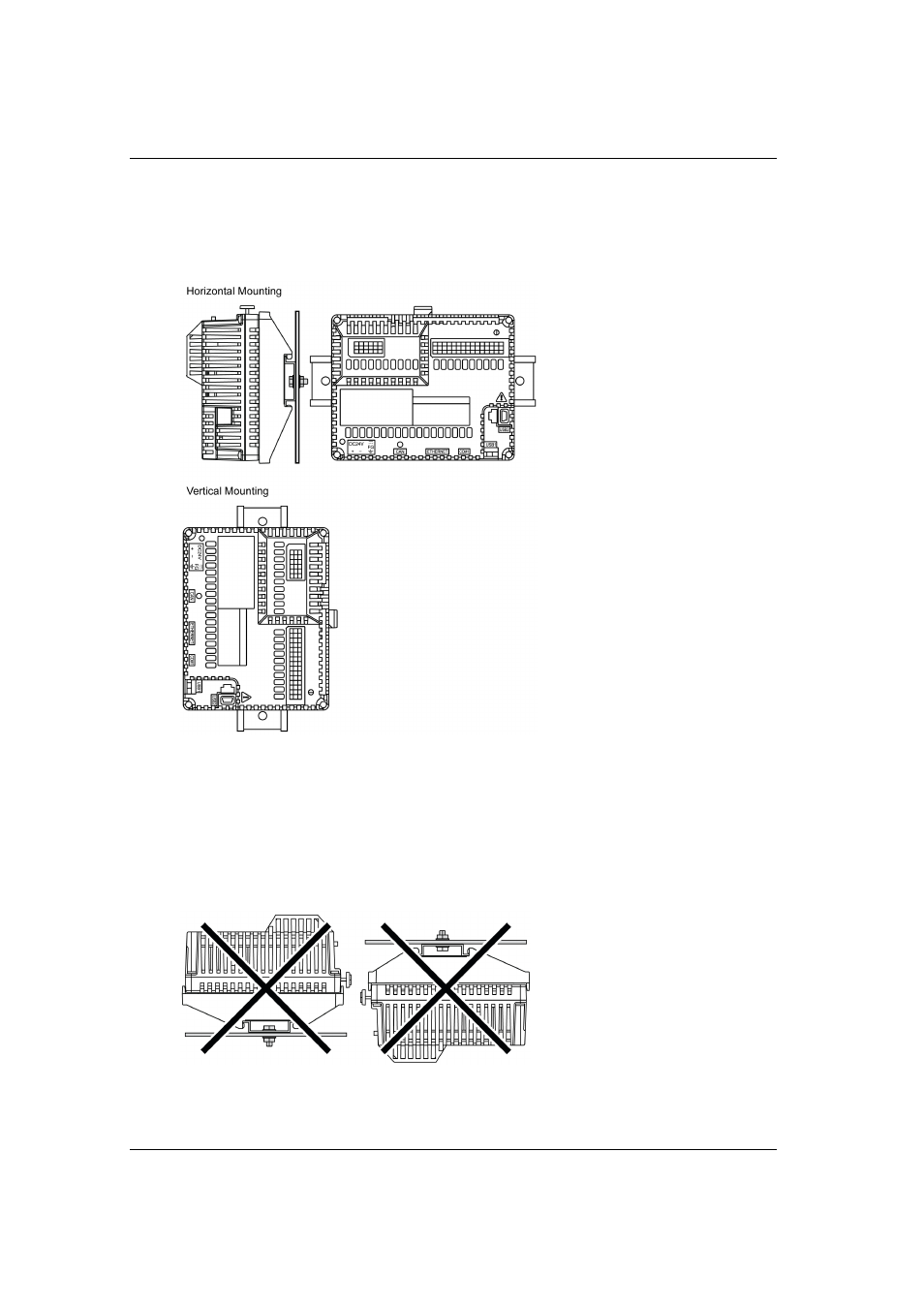

Mounting Positions
Correct Mounting Position
The rear module must be mounted with steel sheet horizontally or vertically plane as shown in the
figure:
NOTE: Keep adequate spacing for proper ventilation to maintain an ambient temperature between
0...50
° C (32...122 ° F) for horizontal installation and 0...40 ° C (32...104 ° F) for vertical
installation.
Incorrect Mounting Position
The rear module should only be positioned as shown in the Correct Mounting Position figure to help
ensure adequate air flow through the product.
The figures show incorrect mounting positions:
