Tabulka 3 Blok 3 – kontrolér sc – CHYBA
Bit Chyba Poznámka
0 Chyba komunikace senzoru
1 V komunikaci mezi kontrolérem sc a
senzorem 1 se vyskytla chyba. Senzor může
být odpojen.
1 Chyba komunikace senzoru
2 V komunikaci mezi kontrolérem sc a
senzorem 2 se vyskytla chyba. Senzor může
být odpojen.
2–15 Nepoužito
Tabulka 4 Blok 3 – kontrolér sc – STAV
Bit Stav 1 Poznámka
0 Senzor 1 nainstalován Do kontroléru sc byl nainstalován první senzor.
Tento bit je nastaven i v případě, že byl senzor po
instalaci odpojen.
1 Senzor 2 nainstalován Do kontroléru sc byl nainstalován druhý senzor.
Tento bit je nastaven i v případě, že byl senzor po
instalaci odpojen.
2 Relé A zapnuto
3 Relé B zapnuto
4 Relé C zapnuto
5 Relé D zapnuto
6–15 Nepoužito
Hodnoty pro kontrolér sc
Následující seznam uvádí definice dat pro kontrolér sc:
• Primární hodnota pro kontrolér sc obsahuje výsledek výpočtu.
• Sekundární hodnota pro kontrolér sc obsahuje výstup z kanálu 1
v rozsahu 0 – 20 nebo 4 – 20 mA.
• Terciární hodnota pro kontrolér sc obsahuje výstup z kanálu 2 v rozsahu
0 – 20 nebo 4 – 20 mA.
Definice hodnot v pohyblivé řádové čárce podle standardu IEEE 745
Sběrnice Profibus pracuje s 32bitovými hodnotami v pohyblivé řádové
čárce s jednoduchou přesností podle standardu IEEE. Definice používá
23 bitů pro mantisu a 8 bitů pro exponent. Jeden bit je vyhrazen pro
znaménko mantisy. Viz
Floating point definition .

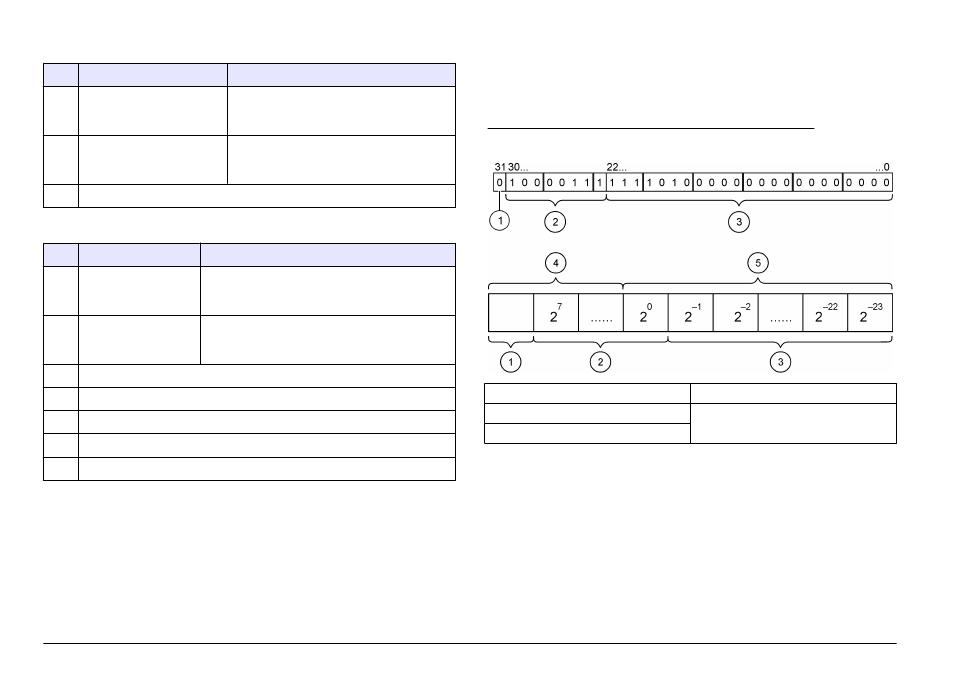

Obr. 3 Definice hodnot s pohyblivou řádovou čárkou
1 Znaménkový bit 4 Exponent
2 Exponent 5 Mantisa
3 Mantisa
