Tabela 3 Blok 3 - sc kontrolna enota NAPAKA
Bit Napaka Opomba
0 Senzor 1 - komunikacijska
napaka Prišlo je do napake v komunikaciji med sc
kontrolno enoto in senzorjem 1, senzor je
morda odklopljen.
1 Senzor 2 - komunikacijska
napaka Prišlo je do napake v komunikaciji med sc
kontrolno enoto in senzorjem 2, senzor je
morda odklopljen.
2–15 ni uporabljeno
Tabela 4 Blok 3 - sc kontrolna enota STANJE
Bit Stanje 1 Opomba
0 Senzor 1 nameščen Prvi senzor je nameščen na kontrolni enoti sc. Ta bit
je nastavljen, tudi če je senzor po namestitvi
odklopljen.
1 Senzor 2 nameščen Drugi senzor je nameščen na kontrolni enoti sc. Ta
bit je nastavljen, tudi če je senzor po namestitvi
odklopljen.
2 Rele A vklopljen
3 Rele B vklopljen
4 Rele C vklopljen
5 Rele D vklopljen
6–15 ni uporabljeno
vrednosti kontrolne enote sc
Naslednji seznam prikazuje podatkovne definicije za kontrolno enoto sc:
• Primarna vrednost kontrolne enote sc prikazuje rezultat izračuna.
• Sekundarna vrednost kontrolne enote sc prikazuje 0–20 mA ali 4–20
mA izhod iz Kanala 1.
• Terciarna vrednost kontrolne enote sc prikazuje 0–20 mA ali 4–20 mA
izhod iz Kanala 2.
Definicija plavajoče vejice IEEE 745
Profibus uporablja 32 bitno definicijo plavajoče vejice IEEE enojne
natančnosti. Definicija ima triindvajset bitov za mantiso in osem bitov za
eksponento. Za znak mantise je en bit. Glejte
Floating point definition .

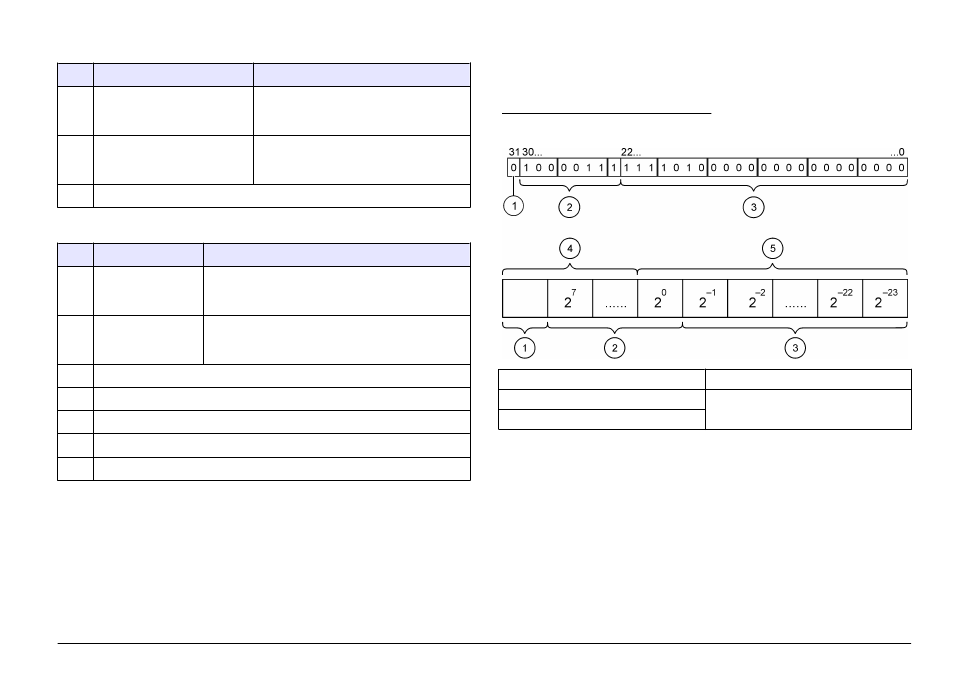

Slika 3 Definicija plavajoče vejice
1 Bit znaka 4 Eksponenta
2 Eksponenta 5 Mantisa
3 Mantisa
Slovenski 269
