sc kontrolör değerleri
Aşağıdaki listede sc kontrolörü veri tanımları yer almaktadır:
• Sc kontrolörü birincil değeri bir hesaplamanın sonucunu gösterir.
• Sc kontrolörü ikincil değeri, Kanal 1'den 0–20 mA veya 4–20 mA çıkışını
gösterir.
• Sc kontrolörü üçüncül değeri, Kanal 2'den 0–20 mA veya 4–20 mA
çıkışını gösterir.
IEEE 745 kayan nokta tanımı
Profibus, 32-bit tekli hassas IEEE kayan nokta tanımı. Tanım, mantis için
yirmi üç, üst için sekiz bit içerir. Mantis göstergesi için bir bit vardır. Bkz.
Floating point definition .

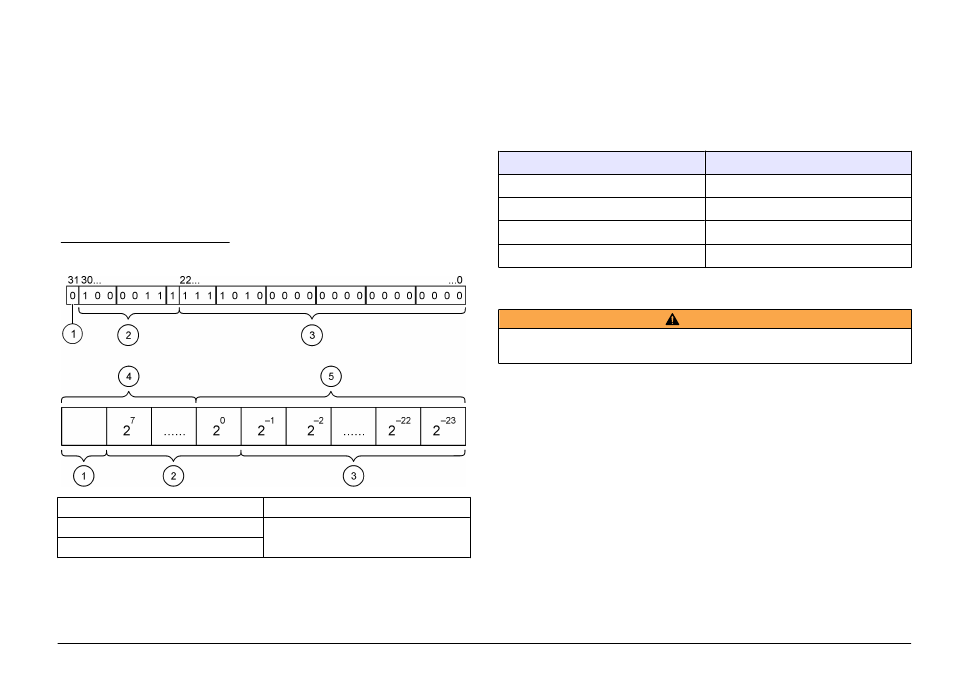

Şekil 3 Kayan nokta tanımı
1 İşaret biti 4 Üst
2 Üst 5 Mantis
3 Mantis
Sözcük değiş tokuşu
Byte order inside Profibus telegram değiş tokuş edilen ve normal bayt
sıralarını gösterir. Sözcük değiştirmede, üçüncü ve dördüncü baytlar
birinci ve ikinci baytların sırasıyla değiştirilir. Sonuçlar 3 4 1 2 bayt
sırasındadır.
Tablo 5 Profibus telegramı içindeki bayt sırası
sc kontrolörü değiştirildi sc kontrolörü normal
Bayt T1 değeri 0 x 91 Bayt T1 değeri 0 x 3F
Bayt T2 değeri 0 x B9 Bayt T2 değeri 0 x 67
Bayt T3 değeri 0 x 3F Bayt T3 değeri 0 x 91
Bayt T4 değeri 0 x 67 Bayt T4 değeri 0 x B9
Sorun giderme
U Y A R I
Birden fazla tehlike. Cihazı bakım veya servis için demonte etmeyin. Dahili
bileşenlerin temizlenmesi ya da onarılması gerektiğinde üreticinize başvurun.
Hata ve durum göstergeleri
Hata ve durum sözcükleri tüm sc probları ve kontrolörleri için aynı standart
tanımı izler.
Error messages bit konumunu ve hata mesajlarını listeler. Status indicator
messages bit konumunu ve durum mesajlarını listeler.
Sıfır olan bit değeri, gerçek olmayan hata veya durumu gösterir.
1 olan bit değeri, gerçek olmayan hata veya durumu gösterir. Örneğin Bit
0 değeri 1 ise, son kalibrasyon sırasında bir hata oluşmuştur.
Türkçe 243
