Standard-Datenstruktur (Automatische Konfiguration)
Wenn „Automatische Konfiguration" (Standard) ausgewählt wurde, stellt
die Profibus-Netzwerkkarte für jedes angeschlossene Gerät ein
vordefiniertes Datentelegramm bereit. Das Telegramm enthält wichtige
Daten über das Gerät.
Die Datenblockstruktur der Profibus-Nachrichten ist für alle Sondentypen
standardisiert. Die Datenblockstruktur ist in
Profibus data telegram
register gezeigt.
Wenn „Manuelle Konfiguration“ ausgewählt wird, kann die
Telegrammdatenstruktur vom Benutzer konfiguriert werden (siehe
Netzwerkeinrichtung auf Seite 21).
Tabelle 2 Struktur des Profibus-Datentelegramms
Byte-Nummer Daten Datentyp
1–2 Klassifizierter Fehler Integer (2 Byte)
3– 4 Klassifizierter Status Integer (2 Byte)
5–8 Messung 1 Gleitend (4 Byte)
9– 12 Messung 2 Gleitend (4 Byte)
13– 16 Messung 3 Gleitend (4 Byte)
Anzeigenwerte
Die Profibus-Datenblockstruktur (
Profibus message data block structure )
kann sc Sonden ohne Änderungen der PLC-Konfiguration austauschen.
Der Erstwert ist immer der Messwert.
Der Zweitwert wird, wenn dieser nicht verfügbar ist, mit Null angegeben.
Der Drittwert wird, wenn dieser nicht verfügbar ist, mit Null angegeben.

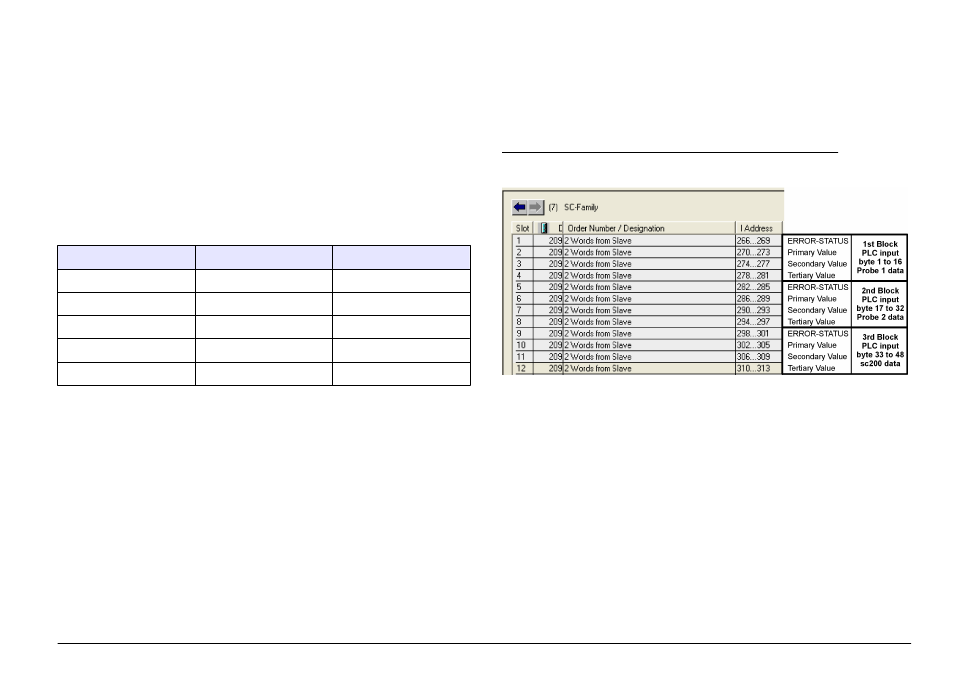

Abbildung 2 Profibus Nachrichten-Datenblockstruktur
Prozessdatenblock des Controllers
Der Datenblock für den sc Controller ähnelt dem Datenblock für die
Sensoren. Die Struktur des Controller-Prozessdatenblocks ist von der
Anzahl der angeschlossenen Sensoren unabhängig:
• sc Controller_FEHLER
• sc Controller_STATUS
• Erstwert
• Zweitwert
• Drittwert
Block 3 sc controller ERROR und Block 3 sc controller STATUS zeigen
die Datendefinition für Fehler und Status 1 im sc Controller.
