Taulukko 4 Lohko 3, sc-ohjaimen TILA (jatk.)
Bitti Status 1 Huom
5 Rele D päällä
6–15 Ei käytössä
Sc-ohjaimen arvot
Seuraava taulukko sisältää sc-ohjaimen datamääritykset:
• Sc-ohjaimen ensisijainen arvo näyttää laskutoimituksen tuloksen.
• Sc-ohjaimen toissijainen arvo näyttää kanavan 1 lähdön 0–20 mA tai
4–20 mA.
• Sc-ohjaimen kolmas arvo näyttää kanavan 2 lähdön 0–20 mA tai 4–20
mA.
IEEE 745 -liukulukumääritelmä
Profibus käyttää 32-bittistä perustarkkuuksista IEEE-
liukulukumääritelmää. Määritelmässä on 23 bittiä mantissaa ja kahdeksan
bittiä eksponenttia varten Yksi bitti on mantissan etumerkkiä varten. Lue
kohta
Floating point definition .

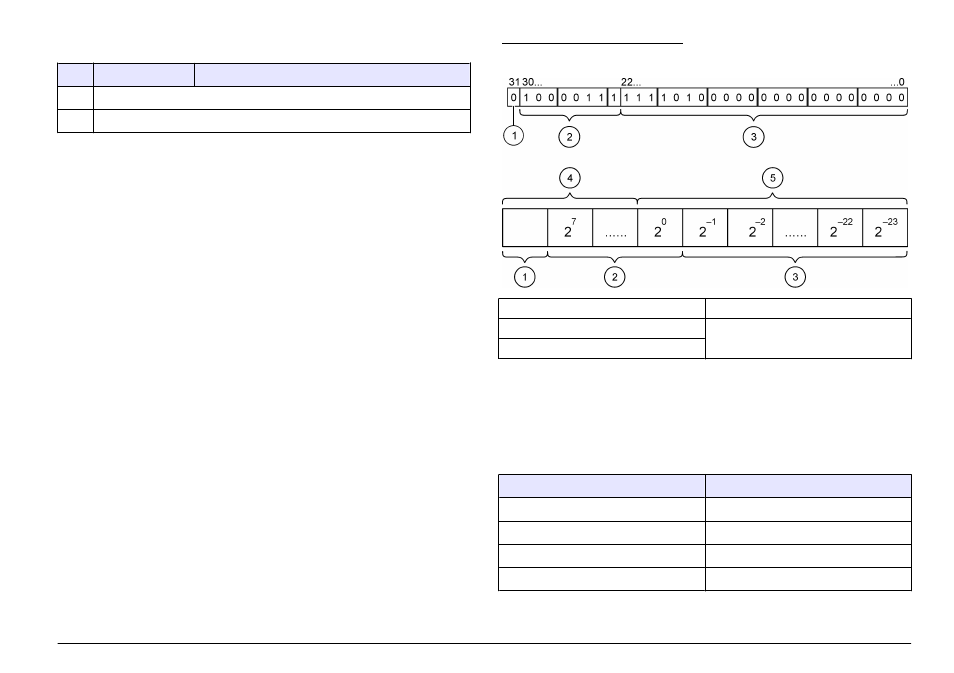

Kuva 3 Liukulukumääritelmä
1 Etumerkin bitti 4 Eksponentti
2 Eksponentti 5 Mantissa
3 Mantissa
Sanojen vaihto
Byte order inside Profibus telegram näyttää vaihdetut ja normaalit
tavujärjestykset. Sanoja vaihdettaessa kolmas ja neljäs tavu vaihdetaan
ensimmäisen ja toisen tavun kanssa. Tällöin tavujärjestykseksi saadaan
3 4 1 2.
Taulukko 5 Profibus-sähkeen tavujärjestys
sc-ohjain vaihdettu sc-ohjain normaali
Tavun T1 arvo 0 x 91 Tavun T1 arvo 0 x 3F
Tavun T2 arvo 0 x B9 Tavun T2 arvo 0 x 67
Tavun T3 arvo 0 x 3F Tavun T3 arvo 0 x 91
Tavun T4 arvo 0 x 67 Tavun T4 arvo 0 x B9
Suomi 161
