Τιμές εμφάνισης
Η δομή του μπλοκ δεδομένων Profibus (
Profibus message data block
structure ) μπορεί να αντικαταστήσει αισθητήρια SC χωρίς αλλαγές στη
διαμόρφωση του PLC.
Η κύρια τιμή είναι πάντοτε η τιμή που μετράται.
Η δεύτερη τιμή, εφόσον δεν είναι διαθέσιμη, συμπληρώνεται με μηδέν.
Η τρίτη τιμή, εφόσον δεν είναι διαθέσιμη, συμπληρώνεται με μηδέν.

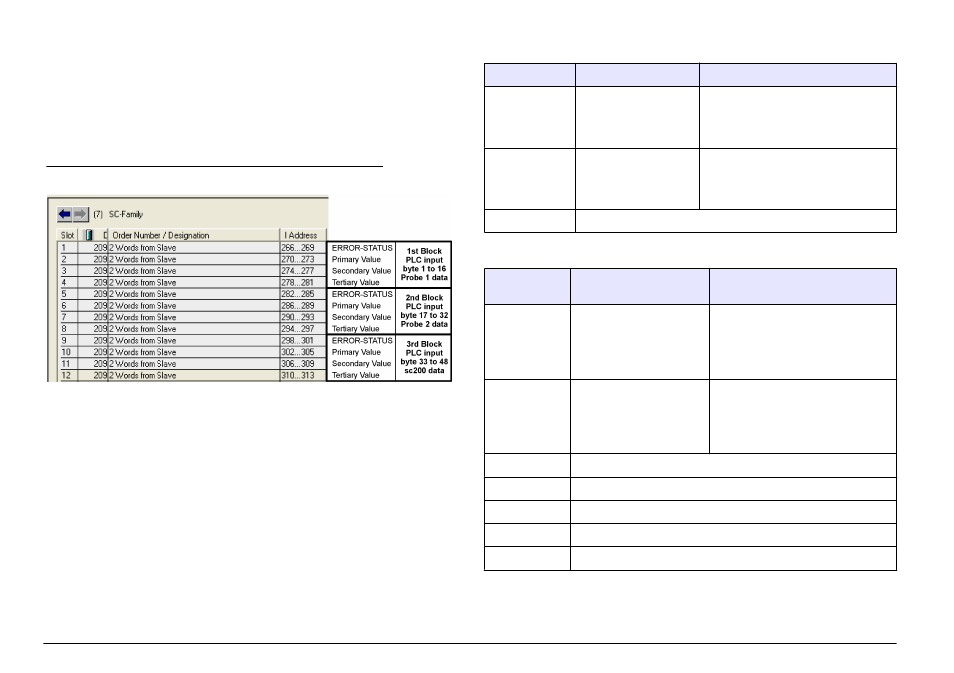

Εικόνα 2 Δομή μπλοκ δεδομένων μηνύματος Profibus
Επεξεργασία μπλοκ δεδομένων ελεγκτή
Το μπλοκ δεδομένων για τον ελεγκτή SC είναι παρόμοιο με το μπλοκ
δεδομένων για τα αισθητήρια. Η δομή του μπλοκ δεδομένων του
ελεγκτή SC δεν εξαρτάται από τον αριθμό των συνδεδεμένων
αισθητηρίων:
• ελεγκτής sc_ΣΦΑΛΜΑ
• ελεγκτής sc_ΚΑΤΑΣΤΑΣΗ
• Κύρια τιμή
• Δεύτερη τιμή
• Τρίτη τιμή
Ο Block 3 sc controller ERROR και ο Block 3 sc controller STATUS
δείχνουν τους ορισμούς δεδομένων για το σφάλμα και την κατάσταση 1
στον ελεγκτή SC.
Πίνακας 3 Μπλοκ 3, ελεγκτής SC, ΣΦΑΛΜΑ
Δυαδικό ψηφίο Σφάλμα Σημείωση
0 Σφάλμα επικοινωνίας
αισθητηρίου 1 Συνέβη ένα σφάλμα επικοινωνίας
ανάμεσα στον ελεγκτή SC και το
αισθητήριο 1. Το αισθητήριο μπορεί
να αποσυνδέθηκε.
1 Σφάλμα επικοινωνίας
αισθητηρίου 2 Συνέβη ένα σφάλμα επικοινωνίας
ανάμεσα στον ελεγκτή SC και το
αισθητήριο 2. Το αισθητήριο μπορεί
να αποσυνδέθηκε.
2–15 Δεν χρησιμοποιείται
Πίνακας 4 Μπλοκ 3, ελεγκτής SC, ΚΑΤΑΣΤΑΣΗ
Δυαδικό
ψηφίο Κατάσταση 1 Σημείωση
0 Το αισθητήριο 1
εγκαταστάθηκε Το πρώτο αισθητήριο
εγκαταστάθηκε στον ελεγκτή SC.
Αυτό το δυαδικό ψηφίο ρυθμίζεται
ακόμη και αν το αισθητήριο
αποσυνδεθεί μετά την εγκατάσταση.
1 Το αισθητήριο 2
εγκαταστάθηκε Το δεύτερο αισθητήριο
εγκαταστάθηκε στον ελεγκτή SC.
Αυτό το δυαδικό ψηφίο ρυθμίζεται
ακόμη και αν το αισθητήριο
αποσυνδεθεί μετά την εγκατάσταση.
2 Relay A on
3 Relay B on
4 Relay C on
5 Relay D on
6–15 Δεν χρησιμοποιείται
