Tablica 4 Block 3 sc controller STATUS (STATUS sc kontrolera blok
3) (nastavak)
Bit Status1 Napomena
3 Relej B uključen
4 Relej C uključen
5 Relej D uključen
6–15 Nije korišteno
vrijednosti sc kontrolera
Sljedeći popis prikazuje definicije podataka za sc kontroler:
• Primarna vrijednost sc kontrolera prikazuje rezultat izračuna.
• Sekundarna vrijednost sc kontrolera prikazuje 0–20 mA ili 4–20 mA izlaz
iz kanala 1.
• Tercijarna vrijednost sc kontrolera prikazuje 0–20 mA ili 4–20 mA izlaz
iz kanala 2.
IEEE 745 definicija promjenjive točke
Profibus koristi 32-bitnu pojedinačnu preciznu definiciju IEEE promjenjive
točke. Definicija ima dvadeset i tri bita za mantisu i osam bita za
eksponent. Postoji jedan bit za znak mantisa. Pročitajte
Floating point
definition .

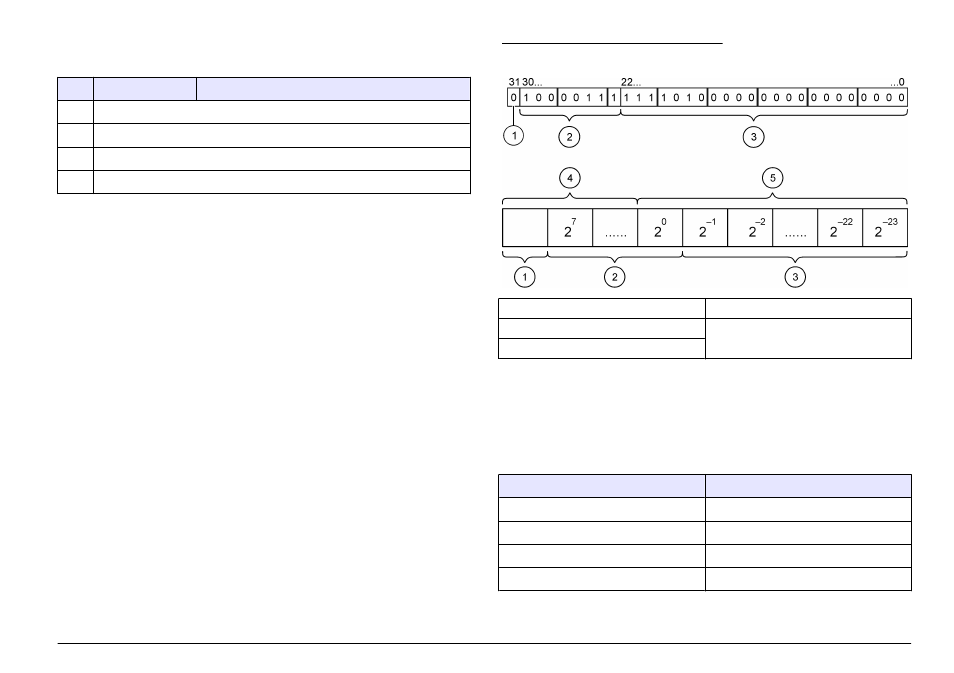

Slika 3 Definicija promjenjive točke
1 Znak bita 4 Eksponent
2 Eksponent 5 Mantisa
3 Mantisa
Zamjena zbrajanjem
Byte order inside Profibus telegram prikazuje zamijenjene i redovne
nizove bita. U zamjeni zbrajanjem treći i četvrti bit su međusobno
zamijenjeni u redoslijedu s prvim i drugim bitom. Ovo rezultira
redoslijedom bita 3 4 1 2.
Tablica 5 Redoslijed bita u telegramu Profibus
zamijenjeni sc kontroler redovni sc kontroler
Bit T1 vrijednost 0 x 91 Bit T1 vrijednost 0 x 3F
Bit T2 vrijednost 0 x B9 Bit T2 vrijednost 0 x 67
Bit T3 vrijednost 0 x 3F Bit T3 vrijednost 0 x 91
Bit T4 vrijednost 0 x 67 Bit T4 vrijednost 0 x B9
