Значения дисплея
Структура блока данных Profibus (
Profibus message data block
structure ) может заменить датчики sc без изменения конфигурации
ПЛК.
Первичное значение - всегда измеренное значение.
Вторичное значение, если его нет, заполняется нулем.
Третичное значение, если его нет, заполняется нулем.

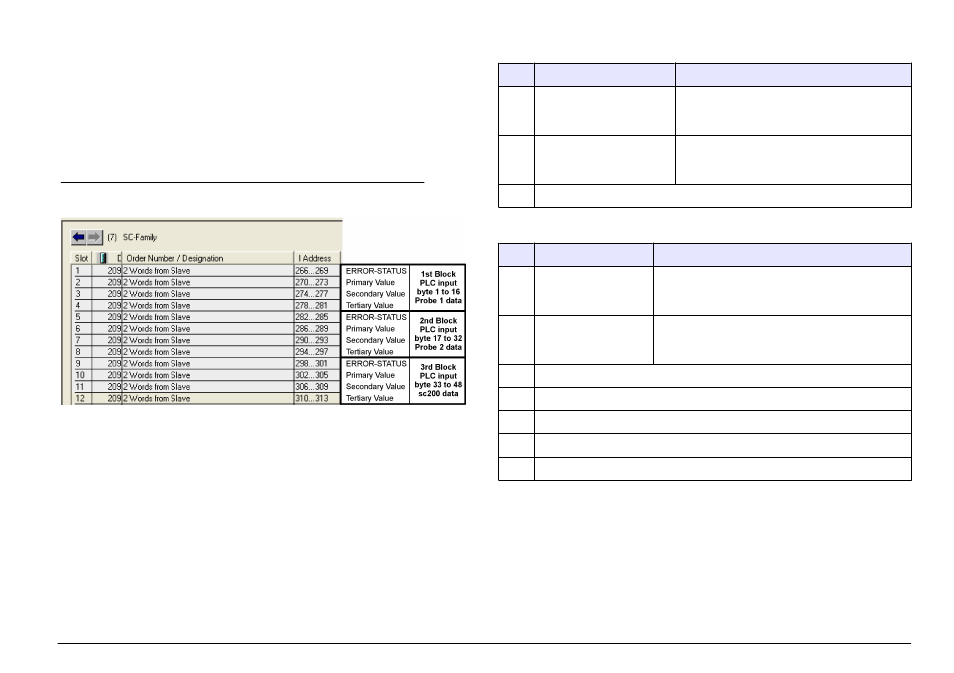

Рисунок 2 Структура блока сообщения данных Profibus
Блок обработки данных контроллера
Блок данных контроллер sc подобен блоку данных датчиков.
Структура блока данных контроллера sc не завит от количества
подсоединенных датчиков:
• Ошибка контроллера sc (sc controller_ERROR)
• Состояние контроллера sc (sc controller_STATUS)
• Первичное значение
• Вторичное значение
• Третичное значение
Block 3 sc controller ERROR и Block 3 sc controller STATUS отобразит
определения данных ошибок и состояния 1 в контроллере sc.
Таблица 3 Ошибка блока 3 контроллера sc
Бит Ошибка Примечание
0 Ошибка передачи
данных датчика 1 Произошла ошибка передачи данных
между контроллером sc и датчиком 1,
датчик может быть отключен.
1 Ошибка передачи
данных датчика 2 Произошла ошибка передачи данных
между контроллером sc и датчиком 2,
датчик может быть отключен.
2–15 Не используется
Таблица 4 СОСТОЯНИЕ блока 3 контроллера sc
Бит Состояние 1 Примечание
0 Датчик 1 установлен Был установлен первый датчик контроллера sc.
Если датчик отсоединен после установки, этот
бит устанавливается на четный.
1 Датчик 2 установлен Был установлен второй датчик контроллера sc.
Если датчик отсоединен после установки, этот
бит устанавливается на четный.
2 Реле A включено
3 Реле B включено
4 Реле C включено
5 Реле D включено
6–15 Не используется
Русский 229
