La structure d'un bloc de données des messages du Profibus est
commune à tous les types de sondes. Pour la structure du bloc de
données, consultez
Profibus data telegram register .
Lorsque la configuration manuelle est sélectionnée, l'utilisateur peut
configurer la structure de données du télégramme (reportez-vous à la
section
Configuration du réseau à la page 49).
Tableau 2 Structure du télégramme de données Profibus
Numéro d'octet Données Type de données
1–2 Erreur classifiée Entier (2 octets)
3–4 État classé Entier (2 octets)
5–8 Mesure 1 Flottant (4 octets)
9–12 Mesure 2 Flottant (4 octets)
13–16 Mesure 3 Flottant (4 octets)
Valeurs affichées
La structure du bloc de données Profibus (
Profibus message data block
structure ) peut remplacer les sondes sc sans modification de la
configuration de l'automate programmable.
La valeur principale est toujours la valeur mesurée.
La valeur secondaire, si elle n'est pas disponible, sera égale à zéro.
La valeur tertiaire, si elle n'est pas disponible, est égale à zéro.

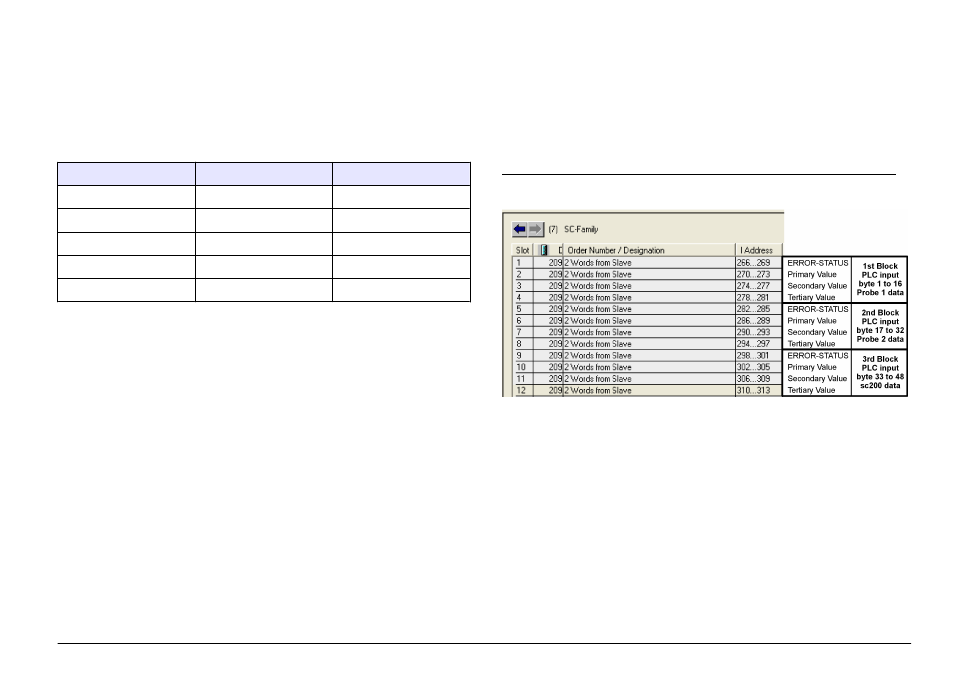

Figure 2 Structure du bloc de données du message du Profibus
Traitement du bloc de données du contrôleur
Le bloc de données pour le transmetteur sc est similaire au bloc de
données pour les capteurs. La structure du bloc de données du contrôleur
sc est indépendante du nombre de capteurs connectés :
• sc controller_ERROR
• sc controller_STATUS
• Valeur primaire
• Valeur secondaire
• Valeur tertiaire
Les Block 3 sc controller ERROR et Block 3 sc controller STATUS
présentent les définitions de données des bits d'erreur et d'état dans le
contrôleur sc.
Français 51
