Стойности на sc контролер
Списъкът по-долу показва дефинициите на данните за sc контролера:
• Първата стойност на sc контролера показва резултата от
изчисление.
• Втората стойност на sc контролера показва 0–20 mA или 4–20 mA
изходния сигнал от Канал 1.
• Третата стойност на sc контролера показва 0–20 mA или 4–20 mA
изходния сигнал от Канал 2.
IEEE 745 число с плаваща запетая
Profibus използва 32-битови числа с плаваща запетая по стандарта
IEEE с единична прецизност. Числото има двадесет и три бита за
мантиса и осем бита за експонента. Има един бит за математическия
знак на мантисата. Виж
Floating point definition .

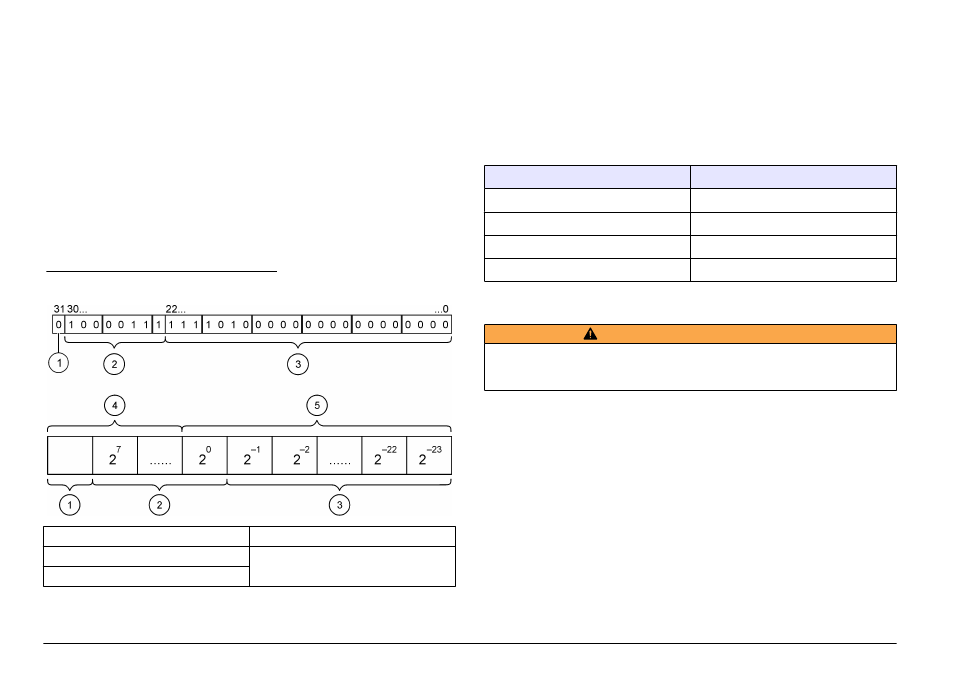

Фигура 3 Число с плаваща запетая
1 Бит за математически знак 4 Експонента
2 Експонента 5 Мантиса
3 Мантиса
Размяна на компоненти на думи
Byte order inside Profibus telegram показва разменената и нормалната
последователност на байтовете. При размяна на компонентите на
дума, третият и четвъртият байт са разменени по последователност
с първия и втория байт. В резултат на това последователността на
байтовете е 3 4 1 2.
Таблица 5 Последователност байтовете в Profibus телеграма
sc контролер разменена sc контролер нормална
Байт T1 стойност 0 x 91 Байт T1 стойност 0 x 3F
Байт T2 стойност 0 x B9 Байт T2 стойност 0 x 67
Байт T3 стойност 0 x 3F Байт T3 стойност 0 x 91
Байт T4 стойност 0 x 67 Байт T4 стойност 0 x B9
Отстраняване на повреди
П Р Е Д У П Р Е Ж Д Е Н И Е
Множествена опасност. Не разглобявайте инструмента с цел извършване на
поддръжка или сервизиране. Ако трябва да почистите или отремонтирате
вътрешни компоненти, се свържете с производителя.
Индикатори за грешка и статус
Думите за грешка и статус са с една и съща стандартна дефиниция
за всички sc сензори и контролери.
Error messages описва позицията за бит и съобщенията за грешки.
Status indicator messages описва позицията за бит и съобщенията за
статус.
Нулевата стойност за бит показва грешка или състояние, което не е
вярно.
Стойност 1 за бит показва грешка или състояние, което е вярно.
Например, ако Бит 0 е със стойност 1, това означава, че е възникнала
грешка по време на последната калибрация
