Tabell 4 Block 3 sc-instrument STATUS (fortsättning)
Bit Status 1 Obs!
5 Relä D på
6–15 Används inte
sc-instrumentets värden
I följande lista visas datadefinitionerna för sc-instrumentet:
• sc-instrumentets primära värde visar resultatet av en beräkning.
• sc-instrumentets sekundära värde visar 0-20 mA eller 4-20 mA-
utgången från kanal 1.
• sc-instrumentets tertiära värde visar 0-20 mA eller 4-20 mA-utgången
från kanal 2.
IEEE 745 flyttalsdefinition
Profibus använder 32-bitar enkel precision flyttalsdefinition enligt IEEE
Definitionen har tjugotre bitar för mantissan och åtta bitar för exponenten.
Det finns en bit för mantissans tecken. Mer information finns i
Floating
point definition .

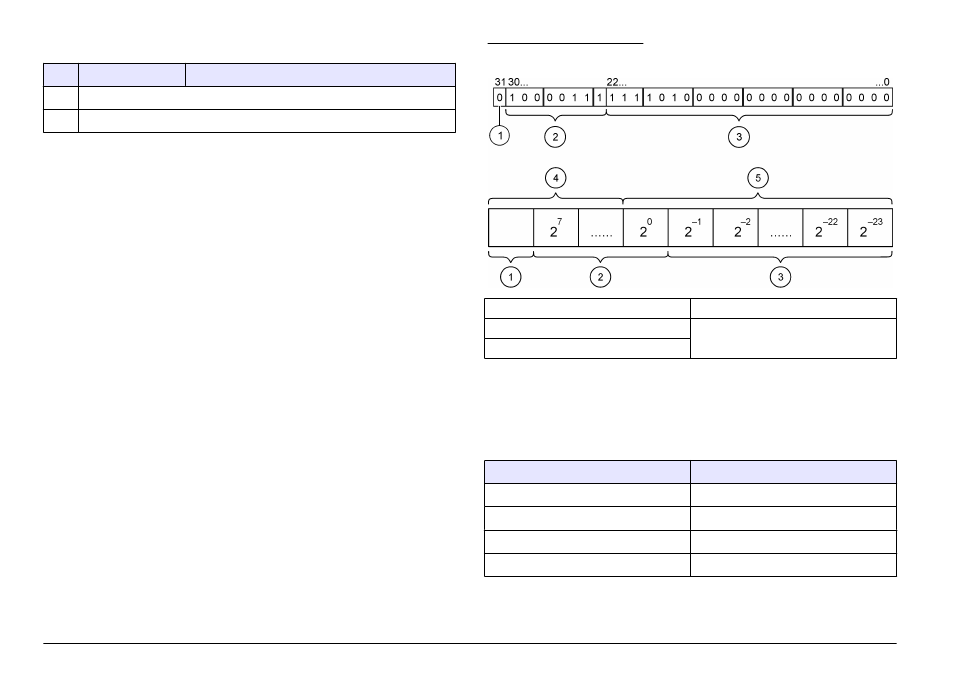

Figur 3 Flyttalsdefinition
1 Teckenbit 4 Exponent
2 Exponent 5 Mantissa
3 Mantissa
Ordvis växling
I Byte order inside Profibus telegram visas växlade och normala
bytesekvenser. Vid ordvis växling växlas den tredje och fjärde byten plats
med den första och andra. Detta ger byte-ordningen 3 4 1 2.
Tabell 5 Byte-ordning inuti Profibus-telegram
sc-instrument växlat sc-instrument normalt
Byte T1 värde 0 x 91 Byte T1 värde 0 x 3F
Byte T2 värde 0 x B9 Byte T2 värde 0 x 67
Byte T3 värde 0 x 3F Byte T3 värde 0 x 91
Byte T4 värde 0 x 67 Byte T4 värde 0 x B9
