dispositivo conectado. O telegrama contém dados importantes acerca do
dispositivo.
A estrutura de bloco de dados das mensagens Profibus é padronizada
para todos os tipos de sondas. Para a estrutura de bloco de dados,
consulte
Profibus data telegram register .
Quando está seleccionada a configuração manual, a estrutura de dados
do telegrama pode ser configurada pelo utilizador (consultar
Instalar a
rede na página 77).
Tabela 2 Estrutura do telegrama de dados Profibus
Número de bytes Dados Tipo de dados
1–2 Erro classificado Inteiro (2 bytes)
3–4 Estado classificado Inteiro (2 bytes)
5–8 Medição 1 Flutuante (4 bytes)
9–12 Medição 2 Flutuante (4 bytes)
13–16 Medição 3 Flutuante (4 bytes)
Visualizar os valores
A estrutura de bloco de dados Profibus (
Profibus message data block
structure ) pode substituir as sondas sc sem alterações na configuração
PLC.
O valor primário é sempre o valor medido.
O valor secundário, se não estiver disponível, é preenchido com zero.
O valor terciário, se não estiver disponível, é preenchido com zero.

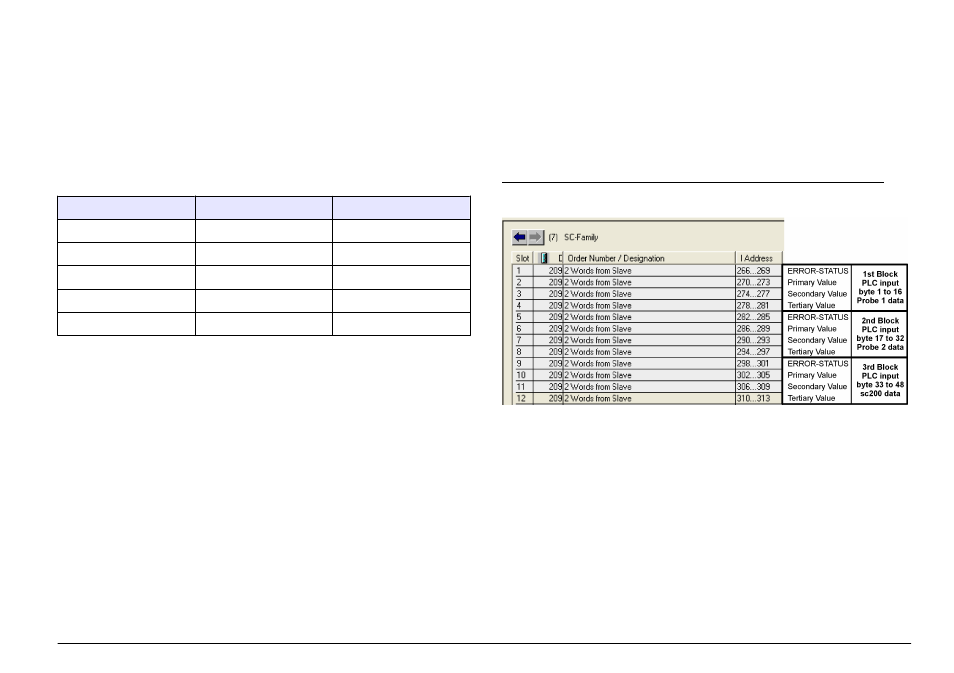

Figura 2 Estrutura de bloco de dados de mensagens Profibus
Processar bloco do controlador de dados
O bloco de dados do controlador sc é semelhante ao bloco de dados dos
sensores. A estrutura do bloco de dados do controlador sc é independente
do número de sensores ligados:
• sc controller_ERROR
• sc controller_STATUS
• Valor primário
• Valor secundário
• Valor terciário
A Block 3 sc controller ERROR e a Block 3 sc controller STATUS mostram
as definições de dados para o erro e estado 1 no controlador sc.
Português 79
