Når den manuelle konfiguration vælges, kan telegramstrukturen
konfigureres af brugeren (se
Opsætning af netværket på side 104).
Tabel 2 Profibus-datatelegramstruktur
Byte-nummer Data Datatype
1–2 Klassificeret fejl Heltal (2 bytes)
3–4 Klassificeret status Heltal (2 bytes)
5–8 Måling 1 Flydende (4 bytes)
9–12 Måling 2 Flydende (4 bytes)
13–16 Måling 3 Flydende (4 bytes)
Vis værdier
Profibus' datablokstruktur (
Profibus message data block structure ) kan
erstatte sc-sonder uden ændringer i PLC-konfigurationen.
Den primære værdi er altid den målte værdi.
Den sekundære værdi fyldes, hvis den ikke er tilgængelig, med nul.
Den tertiære værdi fyldes, hvis den ikke er tilgængelig, med nul.

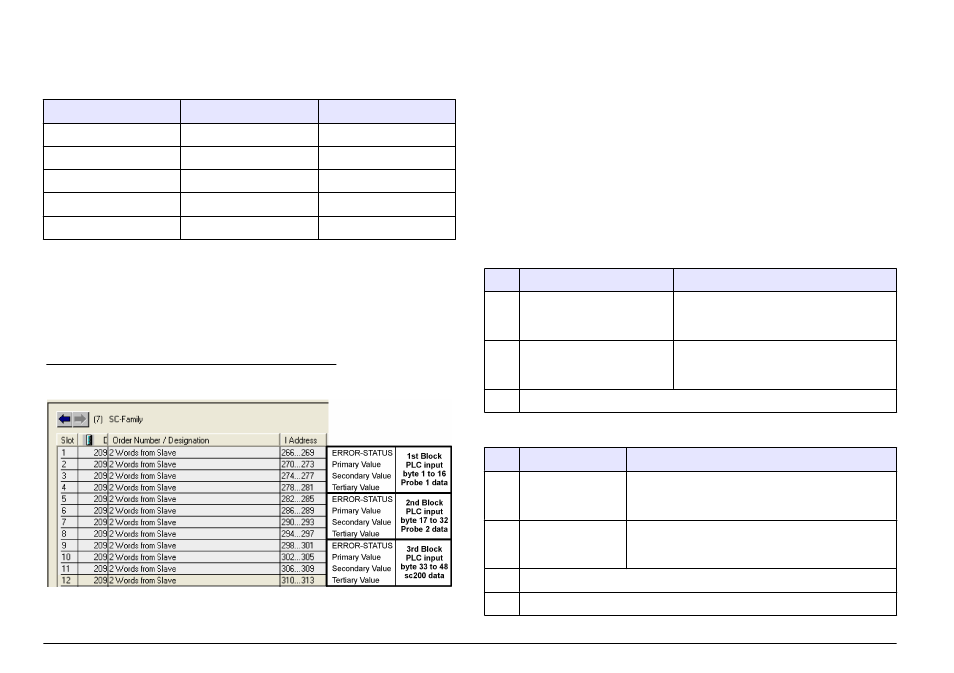

Figur 2 Profibus' meddelelsesdatablokstruktur
Behandl datakontrolenhedsblok
Datablokken til sc-kontrolenheden er tilsvarende datablokken for
sensorer. sc-kontrolenhedsdatablokkens struktur er uafhængig af antallet
af forbundne sensorer:
• sc controller_ERROR (sc-kontrolenhed_FEJL)
• sc controller_STATUS (sc-kontrolenhed_STATUS)
• Primær værdi
• Sekundær værdi
• Tertiær værdi
Block 3 sc controller ERROR og Block 3 sc controller STATUS viser
datadefinitionerne for fejl og status 1 i sc-kontrolenheden.
Tabel 3 Blok 3 sc-kontrolenhedFEJL
Bit Fejl Note
0 Sensor 1 kommunikationsfejl Der opstod en kommunikationsfejl mellem
sc-kontrolenheden og sensor 1, sensoren
kunne være frakoblet.
1 Sensor 2 kommunikationsfejl Der opstod en kommunikationsfejl mellem
sc-kontrolenheden og sensor 2, sensoren
kunne være frakoblet.
2–15 Ikke anvendt
Tabel 4 Blok 3 sc-kontrolenhedSTATUS
Bit Status 1 Note
0 Sensor 1 installeret Den første sensor er blevet installeret i sc-
kontrolenheden. Denne bit indstilles, også hvis
sensoren frakobles efter installation.
1 Sensor 2 installeret Den anden sensor er blevet installeret i sc-
kontrolenheden. Denne bit indstilles, også hvis
sensoren frakobles efter installation.
2 Relæ A slået til
3 Relæ B slået til
