Kui on valitud käsitsi konfigureerimine, saab kasutaja sõnumi
andmestruktuuri konfigureerida (vt
Võrgu häälestamine leheküljel 307).
Tabel 2 Profibus andmesõnumi struktuur
Baidi number Andmed Andmete tüüp
1–2 Klassifitseeritud viga Täisarv (2 baiti)
3–4 Klassifitseeritud olek Täisarv (2 baiti)
5–8 Mõõteväärtus 1 Ujuv (4 baiti)
9–12 Mõõteväärtus 2 Ujuv (4 baiti)
13–16 Mõõteväärtus 3 Ujuv (4 baiti)
Kuvatavad väärtused
Profibusi andmeploki struktuur
Profibus message data block structure
asendab sc-sonde ilma muudatusteta PLC-kontrolleri konfiguratsioonis.
Esimene väärtus on alati mõõteväärtus.
Teine väärtus - kui see puudub - kuvatakse nullina.
Kolmas väärtus - kui see puudub - kuvatakse nullina.

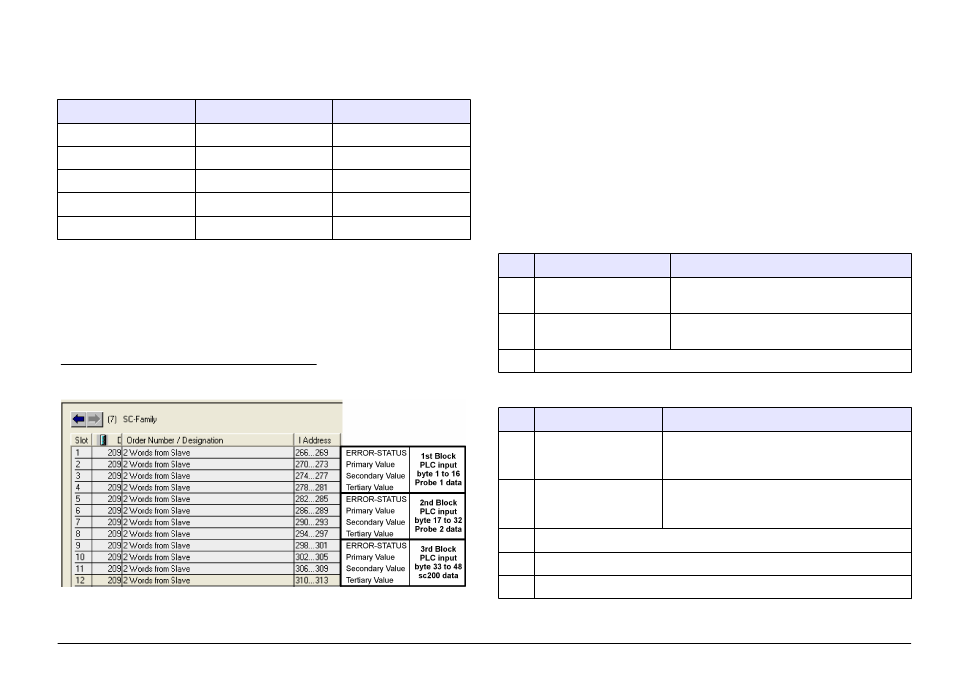

Joonis 2 Profibus'i andmeploki struktuur
Protsessi andmekontrolleri plokk
Andmeplokk on samasugune andurite sc-andmekontrollerile. sc-
andmekontrolleri andmeploki struktuur on järgmine:
• sc-kontrolleri viga (_ERROR)
• sc-kontrolleri olek (_STATUS)
• esimene väärtus
• teine väärtus
• kolmas väärtus
Block 3 sc controller ERROR ja Block 3 sc controller STATUS esitavad
rikkeid ja 1. olekut sc-kontrolleris.
Tabel 3 3. ploki sc-kontrolleri viga (ERROR)
Bitt Viga Märkus
0 1. anduri andmeside viga Tuvastatud andmeside viga sc-kontrolleri ja 1.
anduri vahel, andurit ei saa lahti ühendada.
1 2. anduri andmeside viga Tuvastatud andmeside viga sc-kontrolleri ja 2.
anduri vahel, andurit ei saa lahti ühendada.
2–15 Ei ole kasutusel
Tabel 4 3. ploki sc-kontrolleri olek (STATUS)
Bitt Olek 1 Märkus
0 1. andur on paigaldatud sc-kontrollerile on paigaldatud esimene andur.
See bitt on seatud isegi siis, kui andur on pärast
paigaldamist lahti ühendatud.
1 2. andur on paigaldatud sc-kontrollerile on paigaldatud teine andur. See
bitt on seatud isegi siis, kui andur on pärast
paigaldamist lahti ühendatud.
2 Relee A on sisse lülitatud
3 Relee B on sisse lülitatud
4 Relee C on sisse lülitatud
