Tabel 4 Blok 3 sc-kontrolenhedSTATUS (fortsat)
Bit Status 1 Note
4 Relæ C slået til
5 Relæ D slået til
6–15 Ikke anvendt
sc-kontrolenhedsværdier
Den følgende liste viser datadefinitionerne for sc-kontrolenheden.
• sc-kontrolenhedens primære værdi viser resultatet af en beregning.
• sc-kontrolenhedens sekundære værdi viser 0-20 mA- eller 4-20 mA-
udgangen fra kanal 1.
• sc-kontrolenhedens tertiære værdi viser 0-20 mA- eller 4-20 mA-
udgangen fra kanal 2.
IEEE 745-definition af flydende punkt
Profibus bruger et 32-bit IEEE-enkeltpræcisionsdefinition af flydende
punkt. Definitionen har tre-og-tyve bits til fastkommadelen og otte bits til
eksponenten. Der er én bit til fastkommadelens tegn. Se
Floating point
definition .

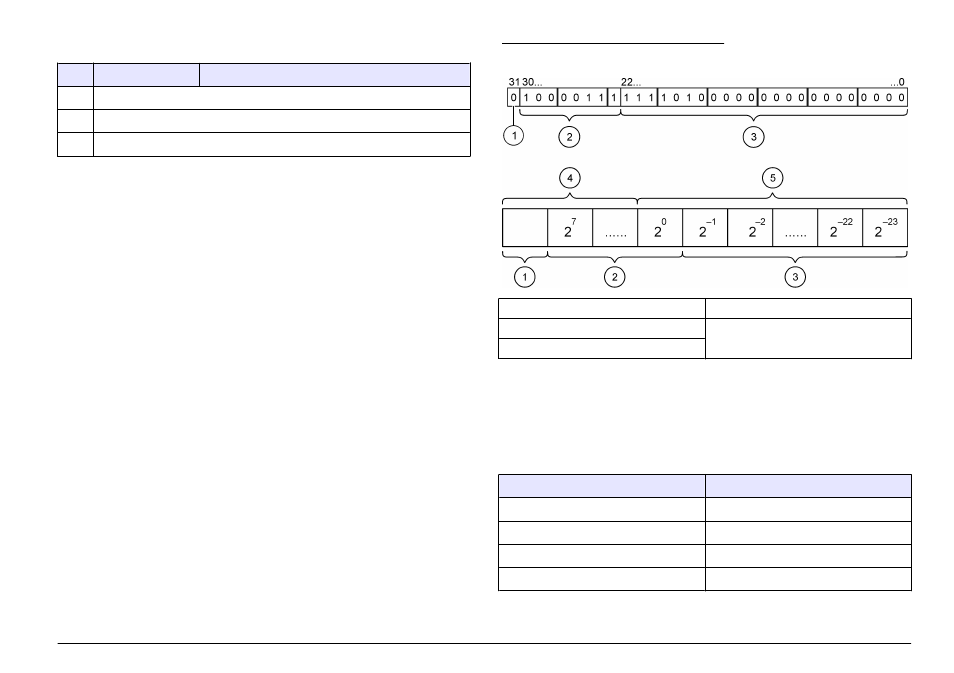

Figur 3 Definition af flydende punkt
1 Tegnbit 4 Eksponent
2 Eksponent 5 Fastkommadel
3 Fastkommadel
Ordvis bytning
Byte order inside Profibus telegram viser byttede og normale
bytesekvenser. I ordvis bytning ombyttes de tredje og fjerde bytes i
rækkefølge med de første og anden bytes. Dette resulterer i en
byterækkefølge på 3 4 1 2.
Tabel 5 Byterækkefølge inden i Profibus-telegrammet
sc-kontrolenhed byttet sc-kontrolenhed normal
Byte T1-værdi 0 x 91 Byte T1-værdi 0 x 3F
Byte T2-værdi 0 x B9 Byte T2-værdi 0 x 67
Byte T3-værdi 0 x 3F Byte T3-værdi 0 x 91
Byte T4-værdi 0 x 67 Byte T4-værdi 0 x B9
Dansk 107
