Struktura datových bloků ve zprávách Profibus je standardizována pro
všechny typy sond. Strukturu datových bloků popisuje
Profibus data
telegram register
.
Je-li zvolena manuáoní konfigurace, může být struktura dat zprávy
konfigurována uživatelem (viz
Část na straně 91).
Tabulka 2 Struktura datového telegramu Profibus
Číslo bytu
Data
Datový typ
1–2
Klasifikovaná chyba
Integer (2 byty)
3–4
Klasifikovaný stav
Integer (2 byty)
5–8
Měření 1
Floating (4 byty)
9–12
Měření 2
Floating (4 byty)
13–16
Měření 3
Floating (4 byty)
Zobrazované hodnoty
Struktura datových bloků sběrnice Profibus (
Profibus message data block
structure
) dokáže nahradit sondy sc beze změn v konfiguraci jednotky
PLC.
Primární hodnotou je vždy naměřená hodnota.
Jako sekundární hodnota, není-li k dispozici, se použije 0.
Jako terciární hodnota, není-li k dispozici, se použije 0.

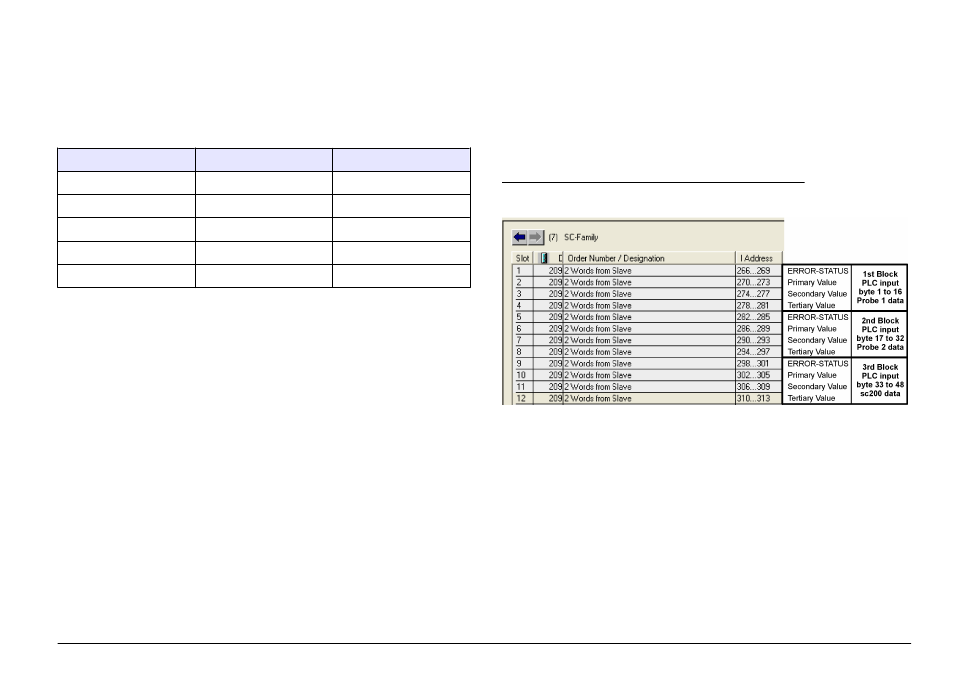

Obr. 2 Struktura datového bloku zprávy Profibus
Blok procesních dat pro řadič
Datový blok pro kontrolér sc je podobný datovému bloku pro senzory.
Struktura datového bloku pro kontrolér sc nezávisí na počtu připojených
senzorů:
• kontrolér sc_CHYBA,
• kontrolér sc_STAV,
• primární hodnota,
• sekundární hodnota,
• terciární hodnota.
Block 3 sc controller ERROR
a
Block 3 sc controller STATUS
ukazují
definice dat pro chyby a stav 1 v kontroléru sc.
