Τιμές ελεγκτή SC
Στην παρακάτω λίστα εμφανίζονται οι ορισμοί δεδομένων για τον
ελεγκτή SC:
• Η κύρια τιμή του ελεγκτή SC εμφανίζει το αποτέλεσμα ενός
υπολογισμού.
• Η δεύτερη τιμή του ελεγκτή SC εμφανίζει την έξοδο 0–20 mA ή την έξοδο
4–20 mA από το κανάλι 1.
• Η τρίτη τιμή του ελεγκτή SC εμφανίζει την έξοδο 0–20 mA ή την έξοδο
4–20 mA από το κανάλι 2.
Ορισμός κινητής υποδιαστολής IEEE 745
Το Profibus χρησιμοποιεί ορισμό κινητής υποδιαστολής IEEE απλής
ακρίβειας 32 δυαδικών ψηφίων. Ο ορισμός έχει 23 δυαδικά ψηφία για το
κλασματικό μέρος και 8 δυαδικά ψηφία για τον εκθέτη. Υπάρχει ένα
δυαδικό ψηφίο για το πρόσημο του κλασματικού μέρους. Ανατρέξτε στην
Floating point definition .

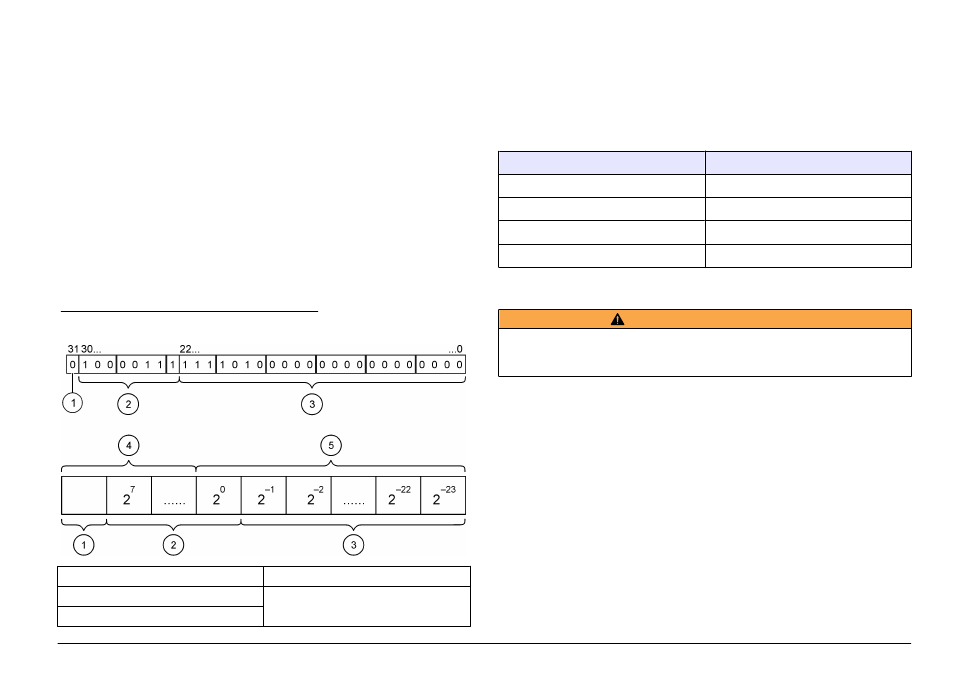

Εικόνα 3 Ορισμός κινητής υποδιαστολής
1 Δυαδικό ψηφίο προσήμου 4 Εκθέτης
2 Εκθέτης 5 Κλασματικό μέρος
3 Κλασματικό μέρος
Εναλλαγή με βάση τις λέξεις
Ο Byte order inside Profibus telegram εμφανίζει ακολουθίες byte με
εναλλαγή και κανονικές. Στην εναλλαγή με βάση τις λέξεις, το τρίτο και το
τέταρτο byte εναλλάσσονται σε σειρά με το πρώτο και το δεύτερο byte.
Αυτό έχει ως αποτέλεσμα η σειρά των byte να είναι η εξής: 3 4 1 2.
Πίνακας 5 Σειρά byte εντός του τηλεγραφήματος Profibus
Ελεγκτής SC με εναλλαγή Κανονικός ελεγκτής SC
Byte T1, τιμή 0 x 91 Byte T1, τιμή 0 x 3F
Byte T2, τιμή 0 x B9 Byte T2, τιμή 0 x 67
Byte T3, τιμή 0 x 3F Byte T3, τιμή 0 x 91
Byte T4, τιμή 0 x 67 Byte T4, τιμή 0 x B9
Αντιμετώπιση προβλημάτων
Π Ρ Ο Ε Ι Δ Ο Π Ο Ι Η Σ Η
Πολλαπλοί κίνδυνοι. Μην αποσυναρμολογείτε το όργανο για συντήρηση ή
επισκευή. Εάν πρέπει να καθαριστούν ή να επισκευαστούν τα εσωτερικά
εξαρτήματα, επικοινωνήστε με τον κατασκευαστή.
Ενδείξεις σφαλμάτων και κατάστασης
Οι ενδείξεις σφαλμάτων και κατάστασης ακολουθούν τον ίδιο τυπικό
ορισμό για όλα τα αισθητήρια και τους ελεγκτές SC.
Ο
Error messages αναφέρει τη θέση του δυαδικού ψηφίου και τα μηνύματα
σφάλματος. Ο Status indicator messages αναφέρει τη θέση του δυαδικού
ψηφίου και τα μηνύματα κατάστασης.
Όταν η τιμή του δυαδικού ψηφίου είναι ίση με μηδέν υποδηλώνεται μια
συνθήκη σφάλματος ή κατάστασης που δεν ισχύει.
Όταν η τιμή του δυαδικού ψηφίου είναι ίση με 1 υποδηλώνεται μια συνθήκη
σφάλματος ή κατάστασης που ισχύει. Για παράδειγμα, εάν το δυαδικό
ψηφίο 0 έχει τιμή 1, συνέβη ένα σφάλμα κατά τη διάρκεια της τελευταίας
βαθμονόμησης.
Ελληνικά 297
