Tabela 3 Controlador sc do bloco 3 - ERRO
Bit Erro Nota
0 Erro de comunicação do
sensor 1 Ocorreu um erro de comunicação entre o
controlador sc e o sensor 1; o sensor pode
estar desligado.
1 Erro de comunicação do
sensor 2 Ocorreu um erro de comunicação entre o
controlador sc e o sensor 2; o sensor pode
estar desligado.
2–15 Não utilizado
Tabela 4 Controlador sc do bloco 3 - STATUS
Bit Status1 Nota
0 Sensor 1 instalado O primeiro sensor foi instalado no controlador sc. Este
bit é definido mesmo se o sensor for desligado após
a instalação.
1 Sensor 2 instalado O segundo sensor foi instalado no controlador sc.
Este bit é definido mesmo se o sensor for desligado
após a instalação.
2 Relé A activo
3 Relé B activo
4 Relé C activo
5 Relé D activo
6–15 Não utilizado
Valores do controlador sc
A seguinte lista mostra as definições de dados do controlador sc:
• O valor primário do controlador sc mostra o resultado de um cálculo.
• O valor secundário do controlador sc mostra a saída de 0–20 mA ou 4–
20 mA do Canal 1.
• O valor terciário do controlador sc mostra a saída de 0–20 mA ou 4–20
mA do Canal 2.
Definição de ponto flututante IEEE 745
O Profibus utiliza a definição de ponto flutuante IEEE de precisão única
(32 bits). A definição tem 23 bits para a mantissa e 8 bits para o expoente.
Existe 1 bit para o sinal da mantissa. Consulte o
Floating point definition .

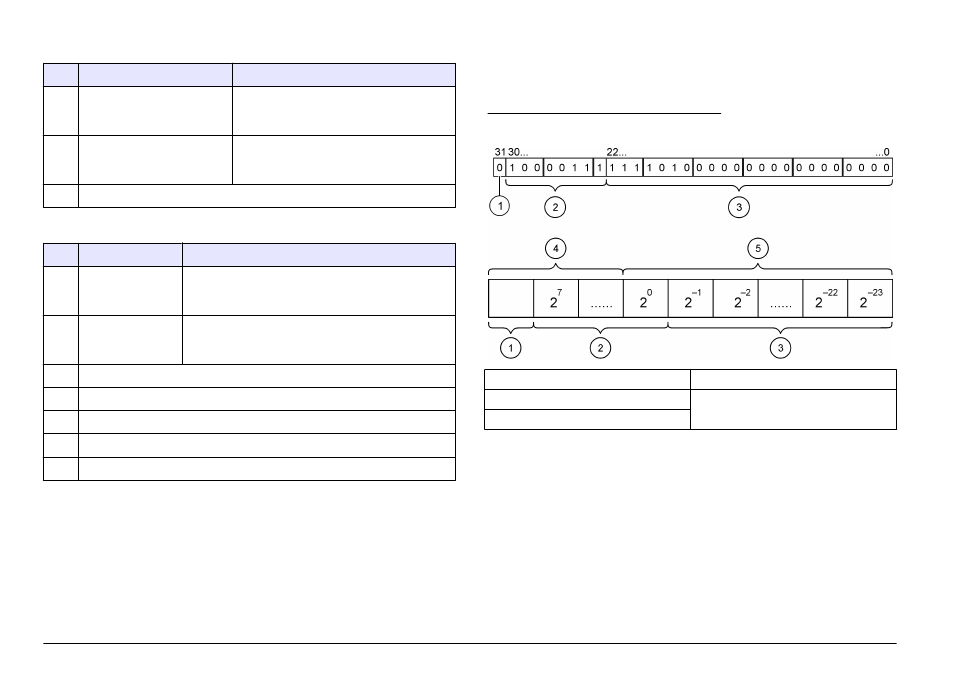

Figura 3 Definição de ponto flutuante
1 Bit de sinal 4 Expoente
2 Expoente 5 Mantissa
3 Mantissa
