Tabel 3 Blok 3 sc-controller FOUT
Bit Fout Opmerking
0 Sensor 1 communicatiefout Er is een communicatiefout opgetreden
tussen de sc-controller en sensor 1; de
sensor is wellicht loskoppelen.
1 Sensor 2 communicatiefout Er is een communicatiefout opgetreden
tussen de sc-controller en sensor 2; de
sensor is wellicht loskoppelen.
2–15 Niet gebruikt
Tabel 4 Blok 3 sc-controller STATUS
Bit Status 1 Opmerking
0 Sensor 1 geïnstalleerd Eerste sensor is geïnstalleerd op de sc-controller.
Deze bit wordt ingesteld, zelfs als de sensor na de
installatie wordt losgekoppeld.
1 Sensor 2 geïnstalleerd De tweede sensor is geïnstalleerd op de sc-
controller. Deze bit wordt ingesteld, zelfs als de
sensor na de installatie wordt losgekoppeld.
2 Relais A aan
3 Relais B aan
4 Relais C aan
5 Relais D aan
6–15 Niet gebruikt
waarden van de sc-controller
In de volgende lijst staan de datadefinities voor de sc-controller:
• De primaire waarde voor de sc-controller toont het resultaat van een
kalibratie.
• De secundaire waarde voor de sc-controller toont de 0–20 mA of de 4–
20 mA uitvoer voor kanaal 1.
• De tertiaire waarde voor de sc-controller toont de 0–20 mA of de 4–20
mA uitvoer voor kanaal 2.
IEEE 745 zwevende komma definitie
Profibus maakt gebruik van een 32-bit enkelvoudige precisie IEEE floating
point definitie. De definitie heeft drieëntwintig bits voor de mantissa en acht
bits voor het exponent. Er is een bit voor het teken van de mantisse. Zie
Floating point definition .

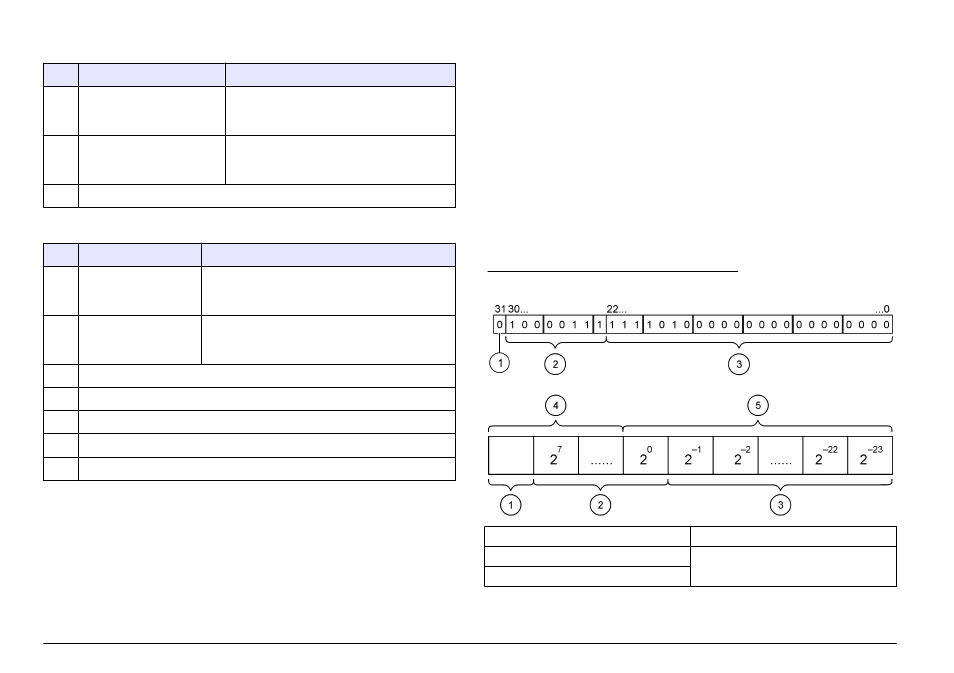

Afbeelding 3 Zwevende komma definitie
1 Sign bit (extra teken) 4 Exponent
2 Exponent 5 Mantissa
3 Mantissa
