Tabla 3 Errores del bloque 3 del controlador sc
Bit Error Nota
0 Error de comunicación del
sensor 1 Se produjo un error de comunicación entre
el controlador sc y el sensor 1, es posible que
el sensor no esté conectado.
1 Error de comunicación del
sensor 2 Se produjo un error de comunicación entre
el controlador sc y el sensor 2, es posible que
el sensor no esté conectado.
2–15 No se usa
Tabla 4 ESTADO del bloque 3 del controlador sc
Bit Estado 1 Nota
0 Sensor 1 instalado Se instaló el primer sensor en el controlador sc. Este
bit se configura incluso cuando el sensor no esté
conectado después de la instalación.
1 Sensor 2 instalado Se instaló el segundo sensor en el controlador sc.
Este bit se configura incluso cuando el sensor no esté
conectado después de la instalación.
2 Relé A encendido
3 Relé B encendido
4 Relé C encendido
5 Relé D encendido
6–15 No se usa
Valores del controlador sc
La siguiente lista muestra las definiciones de los datos para el controlador
sc:
• El valor primario del controlador sc muestra el resultado de un cálculo.
• El valor secundario muestra la salida de 0–20 mA o 4–20 mA del Canal
1.
• El valor terciario muestra la salida de 0–20 mA o 4–20 mA del Canal 2.
Definición de la coma flotante IEEE 745
Profibus utiliza una definición de coma flotante IEEE de precisión simple
de 32 bits. La definición tiene veintitrés bits para la mantisa y ocho bits
para el exponente. Hay un bit para el signo de la mantisa. Consulte la
Floating point definition .

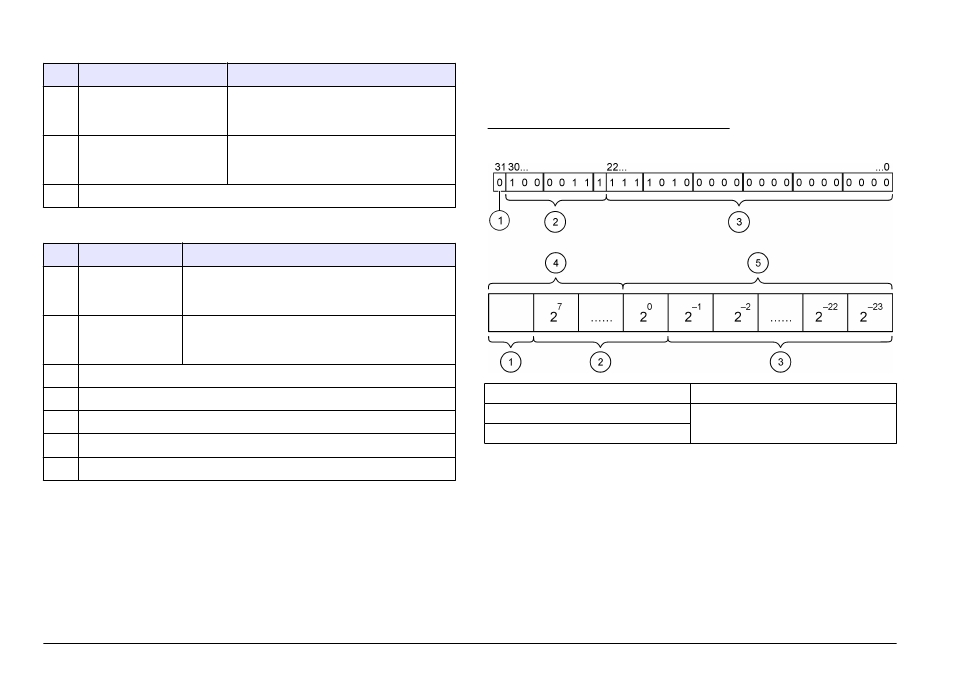

Figura 3 Definición de la coma flotante
1 Bit de signo 4 Exponente
2 Exponente 5 Mantisa
3 Mantisa
66 Español
