Bloková štruktúra údajov v správach Profibus je štandardizovaná pre
všetky typy sond. Blokovú štruktúru údajov nájdete v
Profibus data
telegram register .
Ak je zvolený režim manuálnej konfigurácie, používateľ môže podľa
potreby nakonfigurovať požadovanú štruktúru údajov pre Telegram (pozri
Nastavenie siete na strane 253).
Tabuľka 2 Štruktúra telegramu údajov Profibus
Číslo bajtu Údaj Typ údajov
1–2 Klasifikovaná chyba Celočíselné (2 bajty)
3–4 Klasifikovaný stav Integer (2 bajty)
5–8 Meranie 1 Reálne čísla (4 bajty)
9–12 Meranie 2 Reálne čísla (4 bajty)
13–16 Meranie 3 Reálne čísla (4 bajty)
Zobrazené hodnoty
Bloková štruktúra údajov Profibus (
Profibus message data block
structure ) môže nahradiť sondy sc bez zmien konfigurácie PLC.
Primárnou hodnotou je vždy nameraná hodnota.
Sekundárna hodnota (ak je k dispozícii) je vyplnená nulou.
Sekundárna hodnota (ak je k dispozícii) je vyplnená nulou.

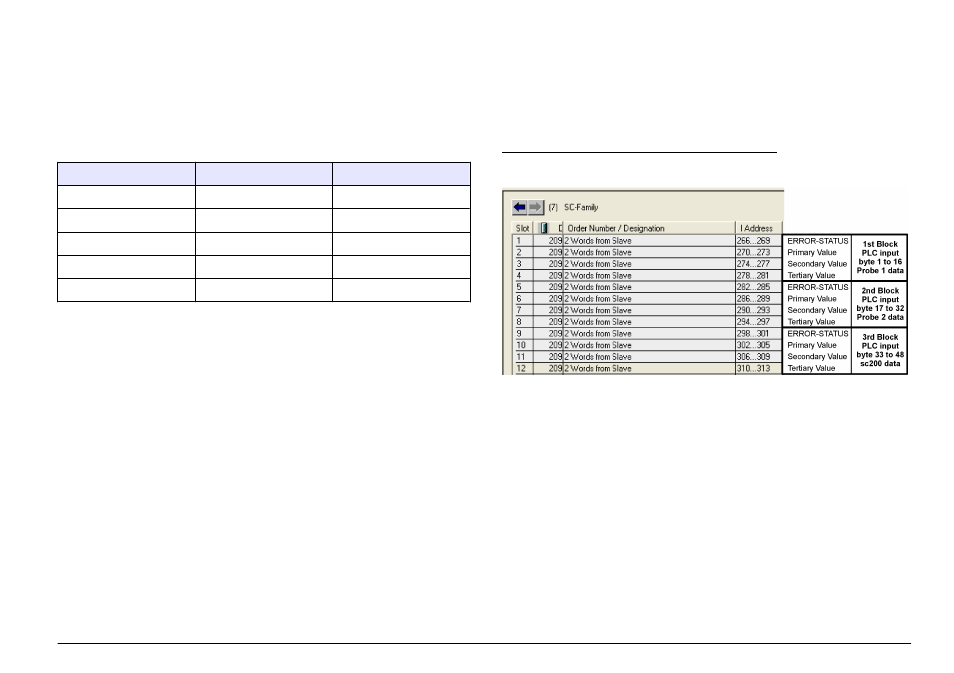

Obrázok 2 Bloková štruktúra správ Profibus
Blok údajov z procesu v kontroléri
Dátový blok sc kontroléra je podobný k údajovému bloku pre sc snímače.
Štruktúra údajov sc kontroléra je nezávisla od počtu pripojených
snímačov:
• Chyba sc kontroléra
• STAV sc kontroléra
• Primárna hodnota
• Sekundárna hodnota
• Terciárna hodnota
Block 3 sc controller ERROR a Block 3 sc controller STATUS obsahujú
definície údajov pre chybu a stav 1 sc kontroléra.
Slovenský jazyk 255
