Tabuľka 3 CHYBA blok 3 sc kontroléra
Bit Chyba Poznámka
0 Komunikačná chyba
senzora 1 Nastala komunikačná chyba medzi sc
kontrolérom a senzorom 1 je možné, že bol
senzor odpojený.
1 Komunikačná chyba
senzora 2 Nastala komunikačná chyba medzi sc
kontrolérom a senzorom 2 je možné, že bol
senzor odpojený.
2–15 Nevyužité
Tabuľka 4 STAV blok 3 sc kontroléra
Bit Stav 1 Poznámka
0 Senzor 1 nainštalovaný Prvý snímač bol nainštalovaný k sc kontroléru.
Tento bit zostane nastavený aj keď sa senzor po
inštalácii odpojí.
1 Senzor 2 nainštalovaný Druhý snímač bol nainštalovaný k sc kontroléru
Tento bit zostane nastavený aj keď sa senzor po
inštalácii odpojí.
2 Relé A zapnuté
3 Relé B zapnuté
4 Relé C zapnuté
5 Relé D zapnuté
6–15 Nevyužité
Hodnoty sc kontroléra
Nasludujúci zoznam obsahuje definície údajov sc kontroléra.
• SC kontrolér ako primárnu hodnotu zobrazuje výsledok výpočtu.
• Sekundárna hodnota z sc kontroléra zobrazuje výstup 0-20 mA alebo
4-20 mA z kanála 1.
• Terciárna hodnota sc kontroléra zobrazuje výstup 0-20 mA alebo 4-20
mA z kanála 2.
Definícia čísiel s pohyblivou rádovou čiarkou IEEE 745
Profibus používa definíciu 32-bitových čísiel s pohyblivou rádovou čiarkou
jednoduchej presnosti IEEE. Definícia používa dvadsaťtri bitov ako
mantisa a osem bitov na exponent. Jeden bit sa použije ako znamienko
mantisy. Pozrite si
Floating point definition .

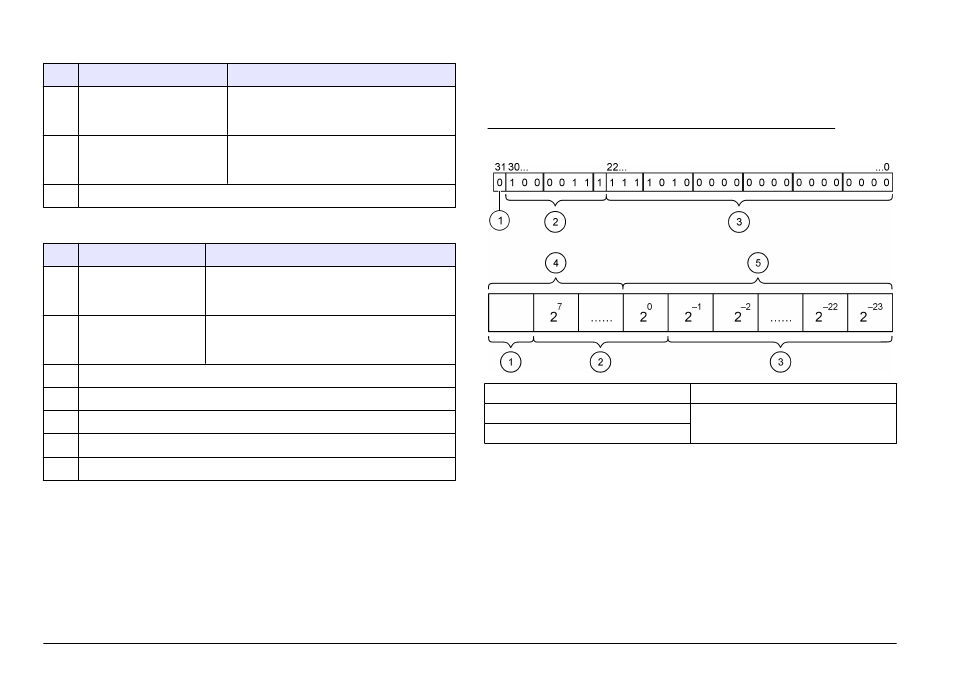

Obrázok 3 Definícia čísiel s pohyblivou rádovou čiarkou
1 Bit znamienka 4 Exponent
2 Exponent 5 Mantisa
3 Mantisa
256 Slovenský jazyk
